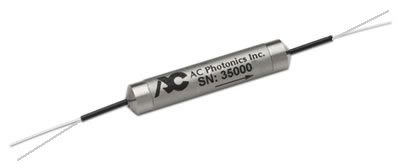

1060nm

ナローバンド偏光無依存光アイソレータ
Narrowband Polarization Insensitive Optical Isolator
AC Photonics社

特長

高アイソレーション
低挿入損失
低反射減衰量
低PDL
エポキシフリー


アプリケーション

ファイバアンプ
CATV 光ファイバリンク
光ファイバシステム試験
光ファイバLANシステム
遠距離通信


　　　

■　仕様

項目 単位 仕様
タイプ - シングルステージ デュアルステージ
グレード - Pグレード Aグレード Pグレード Aグレード
波長範囲 nm 1060 1060 1060 1060
ピークアイソレーション dB 40 38 55 50
最小アイソレーション* dB

30

 28 45 44
挿入損失 （代表値）** dB 1.5 1.8 2.4 2.8
最大挿入損失** dB

2.0

 2.2 3.4 4.2
反射減衰量 dB >50 >50 >50 >50
PDL dB <0.15 <0.15 <0.15 <0.15
PMD ps 0.2 0.25 0.05 0.25
最大引張荷重 N 5
動作温度 ℃ -5〜70
保管温度 ℃ -40〜85
ファイバ 0 コーニング HI 1060
最小ファイバ長 - 両端 1m
パッケージ大きさ mm φ5.5×L35
最大入力パワー mW 300
* 　帯域上、 23℃での値
** コネクタ損失、接続損失、ファイバ端でのフレネル損失は除く

※　詳しい仕様（メーカーＨＰ）は、こちらをクリック下さい。
