■ 特 長
・ 超小型サイズ
・ 広波長範囲
・ シングルモードタイプ、偏波保持タイプ、マルチモードタイプをラインナップ
・ 低PDL、低WDL（Wavelength Dependent Loss）、低TDL（Temperature Dependent
Loss）
・ 高減衰波長範囲
・ 高分解能
・ Telcordia規格準拠
・ 低コスト
|
■ 用 途
・ パワーの同等化、マルチチャンネルの増幅ネットワーク制御
・ ON/OFFスイッチ
・ CATV
・ LAN
・ レシーバの保護
・ センサ |
 |
■ 仕 様
| パラメータ |
典型値 |
| 設計波長 |
633, 780, 830, 1310, 1550 & 1625nm |
| 挿入損失 |
1.0dB以下**
|
| リターンロス |
SMF ： >50dB
PMF ： >30dB |
| 入射可能な最大パワー |
1W以下 |
| 減衰値 |
60dB以上*** |
| 減衰の分解能 |
0.1dB |
| TDL（温度依存損失） |
0.3dB |
| PDL（偏波依存損失） |
0.1dB以下 |
| 動作温度 |
-20〜+70℃ |
| 保管温度 |
-40〜+85℃ |
| ファイバタイプ |
SMF、PMF、MMF（コア径50um or 62.5um) |
| 偏光消光比 |
20dB以上 |
**最大値の1.0dBは、波長1310nmと1550nmの場合です。波長633〜1200nmの場合は1.5dB以下になります。
***特注仕様で、80dB以上も対応しています。

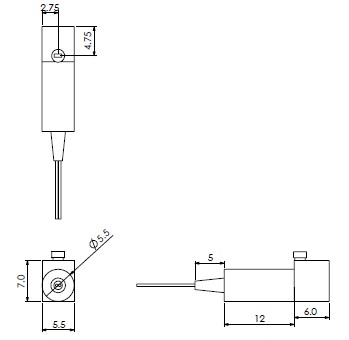

■ パッケージサイズ パッケージサイズは、こちらをクリック下さい。
■ 品番構成
| MVOA |
- |
 |
- |
|
- |
|
- |
|
- |
|
- |
|
|
|
タイプ |
|
波長 |
|
減衰範囲 |
|
シース材 |
|
ファイバ長 |
|
入射/出射コネクタ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
SM=SMF
PM=PMF
M5=50/125umMMF
M6=62.5/125umMMF |
|
13=1310±50nm
15=1550±50nm
35=1310/1550nm
83=830±30nm
78=780±30nm
63=633±10nm |
|
40=40dB
60=60dB
80=80dB |
|
1=なし（素線のみ）
2=0.9mmチューブ |
|
1=1m
2=2m |
0=なし
1=FC/APC
2=FC/PC
3=SC/APC
4=SC/PC
5=ST
6=LC |
|
