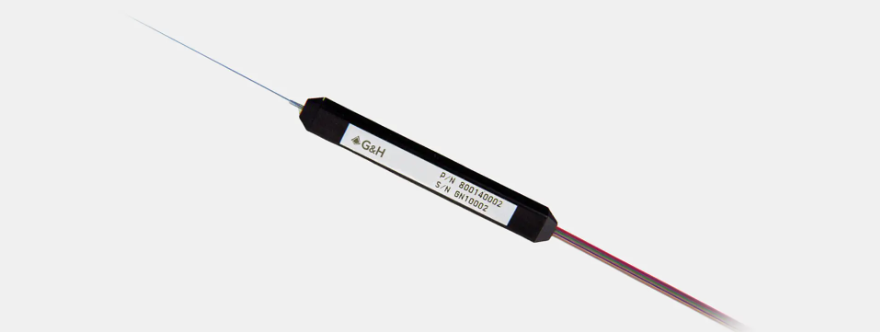

高グレードPM平面導波路光スプリッタ(PLC)
High Grade Polarization Maintaining (PM) PLC (Planar Lighwave Circuits) Based Planar waveguide Optical Signal Splitters
G&H(Gooch&Housego)社のPM PLC平面導波路型光スプリッタは、イオン交換に基づく製造プロセスを使用しており、
そのため優れた性能を持ちます。
幅広いアプリケーションに対し技術的な要求を満たすように設計されており、
競争力のある価格および性能を持っています。

高品質光スプリッタは、1×4タイプと1×8タイプがあります。
また、コンパクトパッケージのオプションもあります。
動作波長範囲は、1310+/-50nmと1480〜1580nmです。
PMタイプは、遅軸、速軸または両軸への入射に対し、±50nmのバンド幅で、
高い偏光消光比(ER)、低挿入損失、高い均一性を示します。
G&H(Gooch&Housego)社では、お客様のアプリケーション・特定の動作波長に合うように、
様々なメーカのPMファイバを使うことができます。
コネクタは、FC/PCまたはFC/APCコネクタを選択できます。
■特徴

・低挿入損失
・優れた均一性
・低後方反射
・高消光比
・超低PDL
・高信頼性でコンパクトなパッケージ
・米国製品 最新鋭ISO 9001認証製造施設

■用途

・PON-FTTxネットワーク
・外側設備装置
・OADMとROADM
・CATV
・DWDMおよびCWDMシステム
・センサー
・計装
・防衛

■ 仕様 (Preliminary)

-仕様 (Preliminary)
ポート数 1x4 1x8
波長(nm) 1310±50 or 1550±50
最大挿入損失(dB) ≦7.5 ≦10.9
均一性(dB) ≦0.6 ≦1.0
消光比(dB) ≧20
リターンロス(dB) ≧55
ダイレクティビティ(dB)
動作温度(℃) 0 to +85
保管温度(℃) -40 to + 85
パッケージサイズ'mm) 70 x 10 x 5.6
(*)  コネクタなしでの値です。

■ 品番構成

85 動作軸 ファイバタイプ 波長 -0 ポート数
(出力側)
-1 パッケージサイズ コネクタ ファイバ長
  1=両軸動作
3=遅軸のみ
5=速軸のみ
85=Corning/Fujikura
PM1300 Panda Fiber
88=Corning/Fujikura
PM1550 Panda Fiber
  31=1310±50nm
(For fiber option 86)
55=1480-1600nm
(For fiber option 88)
4=1x4
8=1x8
BA=70x10x5.6mm
(B5 Package)
with 250umベアファイバ
0=なし
3=FC
6=FC/APC
0=モジュールボックスにバルクヘッド
1=1m
2=1.5m
3=2m
※ 詳しい仕様G&H (Gooch&Housego社)HPは、こちらをクリック下さい。
