IDIL Fibers Optiques社は、手動と電動両方のファイバディレイラインを製造しています。

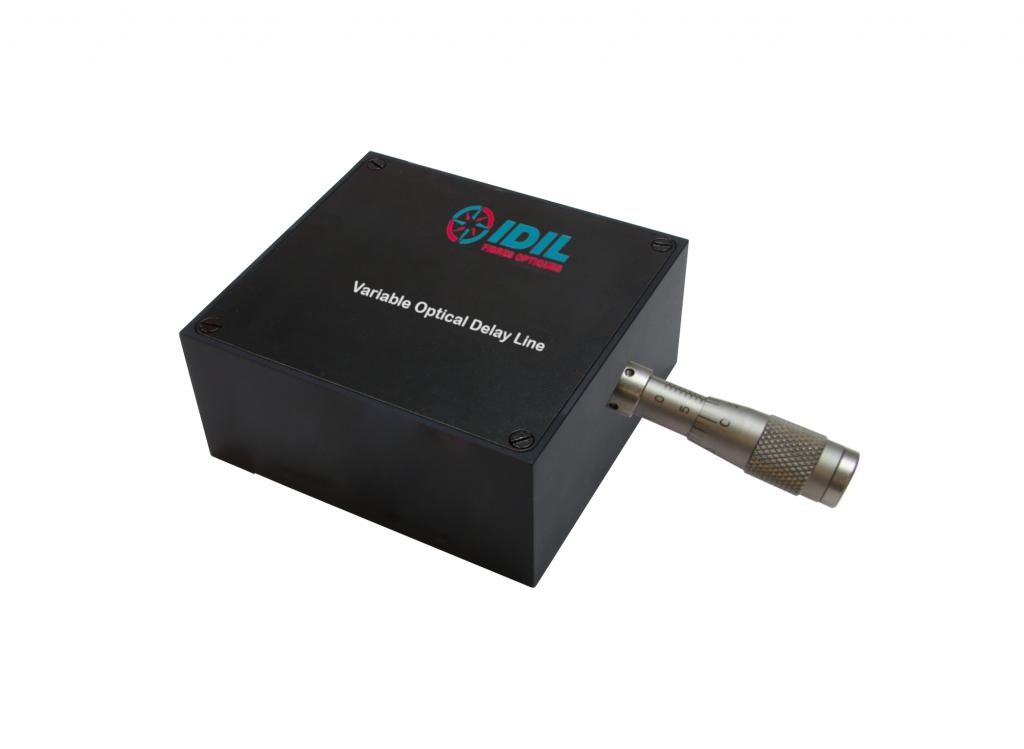

手動の可変光ディレイラインは、マイクロメータにより、0.1psより高い分解能を持ちます。
ステージ部分は電動化することも可能で、USBインターフェイスを介してコンピュータで簡単に制御できます。
2種類の標準品がラインナップされており、品番ODL 25は最大80 ps、品番ODL 50は最大150
psのディレイ範囲を持ちます。また、ディレイ幅を1~150psで選択できる、カスタム製作にも対応しています。
■ 特 長
・ <0.1psの分解能
・ 変調無し(DC only)
・ カスタム仕様対応 |
 a |
■ 仕 様
品番：ODL 25
| 項目 |
単位 |
仕様 |
| 可変範囲 |
mm |
25 |
| 可変機構 |
- |
マイクロメータ |
| ディレイ範囲 |
ps |
80 |
| ディレイ分解能 |
ps |
1.6 |
| 分解能 |
ps |
<0.1 |
| 動作波長 |
- |
紫外、赤外または可視光 |
| 挿入損失 |
dB |
＜1 |
| Loss variation over travel |
dB |
≦1dB |
| リターンロス |
dB |
≧45dB |
| ファイバタイプ |
- |
SM, PM, MMファイバ |
| コネクタ |
- |
FC; LC; SC; SMA; ST; MU; E2000など |
| バッファ |
- |
900um または 2.8mm |
| パッケージサイズ |
mm |
100 x 81.4 x 40 |
| パッケージ |
mm |
スロット、ラック、パッチコード |
| 動作温度 |
℃ |
-5〜65 |
| 保管温度 |
℃ |
-40〜85 |
| ハンドリングパワー |
- |
要求に応じて製作 |
品番：ODL 50
| 項目 |
単位 |
仕様 |
| 可変範囲 |
mm |
50 |
| 可変機構 |
- |
マイクロメータ |
| ディレイ範囲 |
ps |
150 |
| ディレイ分解能 |
ps |
1.6 |
| 分解能 |
ps |
<0.1 |
| 動作波長 |
- |
紫外、赤外または可視光 |
| 挿入損失 |
dB |
＜2.5 |
| Loss variation over travel |
dB |
≦1dB |
| リターンロス |
dB |
≧45dB |
| ファイバタイプ |
- |
SM, PM, MMファイバ |
| コネクタ |
- |
FC; LC; SC; SMA; ST; MU; E2000など |
| バッファ |
- |
900um または 2.8mm |
| パッケージサイズ |
mm |
280 x 200 x 76 |
| パッケージ |
mm |
スロット、ラック、パッチコード |
| 動作温度 |
℃ |
-5〜65 |
| 保管温度 |
℃ |
-40〜85 |
| ハンドリングパワー |
- |
要求に応じて製作 |
*カスタム仕様をご希望の場合は、その旨をご連絡下さい。 |
