ラマン分光用プローブ


The RamanProbe

■ 製品概要


コンパクトな製品内に、高効率な集光特性とフィルタリング特性を持つオプティクスが内蔵されており、実験室での多様なサンプリングにご使用頂けます。
ガラスやプラスチックを通しての分析や、滑らかな固体や表面の測定に、最適な集光設計です。
標準ケーブル長は5mで、ラマンプローブに内蔵されています。オプションでファイバ・ケーブル長の伸長が可能です。
励起波長は、可視域、近赤外域より選択頂けます。特許取得済(US5,112,127)の設計により、OD8の減衰量で、レーリー散乱光を完全に減衰します。同時に、ファイバケーブル内で発生するバックグラウンド信号も除去します。レーリ散乱光を十分に除去しておりますので、分光器への追加のフィルタは不要です。
あらゆる分光器、ディテクタ、レーザと一緒に使用することが可能で、ご希望のラマンシステムを構成頂けます。

250cm-1以下の急峻なフィルタリングが可能なのは、InPhotonics社のラマンプローブだけです。ご使用のレーザ・分光器に合わせたファイバ種類の選択も可能です。

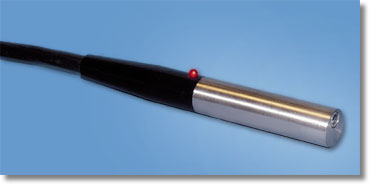

The RamanProbeTM

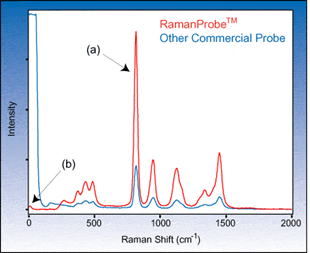

他社製品との性能比較
■ 特長・仕様

項目 仕様
サンプリングヘッド ステンレス製、ファイバ光学系内蔵シリンドリカルプローブヘッド
サイズ:Φ12.7mm×108mm
スペクトル範囲 200 ~ 3900 cm-1  (*)
励起波長 488, 514, 532, 632, 670, 785, 830, 976nm
(カスタムで他の波長も選択可能です)
ワーキングディスタンス 5mm(標準) (オプションで10mmまで)

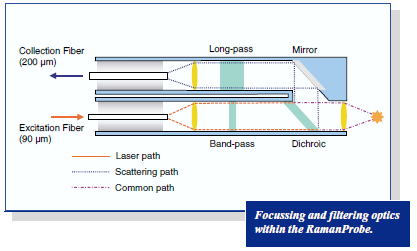

ファイバ構成 105um励起用ファイバ、200um集光用ファイバ(標準) NA=0.22 ポリウレタン被覆
(オプション:  50um〜500umファイバ、ステンレス製ファイバジャケット、サイドビューモデル)
フィルタ効率 特許取得済み設計
(レーザライン、入出力ファイバからの石英スペクトル寄与の完全フィルタリング、OD>8 @レーザ波長)
耐環境特性 物理的な衝撃に耐えうる、耐久性の高いサンプリングヘッドおよびファイバケーブル
80℃まで使用可能 (オプション:200℃まで)
ケーブル長 5m (標準) (オプションで200mまで)
安全面 エミッションインジケータ(標準) サンプルホルダも供給可能
コネクタ FCコネクタ(標準)またはSMA 905
*実際のスペクトル範囲は、分光器・ディテクタに依存します。
