780〜890nm偏波保持光サーキュレータ

Polarization Maintaining Optical Circulator


■ 特 長

・ 低挿入損失
・ 高消光比
・ 高アイソレーション
・ 高ハンドリングパワー
・ 高反射減衰量
・ 高安定性・信頼性

■ 用 途


・ ファイバレーザ
・ ファイバセンサ

■ 仕 様

項目 単位 ハイパワー ローパワー
3ポート 4ポート 3ポート 4ポート
動作波長 nm 780, 808, 850, カスタム
バンド幅,BW nm ±10
挿入損失@23℃ dB ≦1.7 ≦2.0 ≦1.5 ≦1.8
アイソレーション nm ±5
アイソレーション@23℃ dB ≧25
ピークアイソレーション(代表値) dB ≧28
消光比 dB ≧20
反射減衰量 dB ≧45
ファイバタイプ(カスタム可) - SM85-PS-U25D or PM780HP
最大入力パワー W 10 0.3
大きさ(LxWxH) mm 108x27x27
動作温度 -5〜50
保管温度 -20〜70

*3ポートタイプのPort3の入力パワーは<0.3Wです。

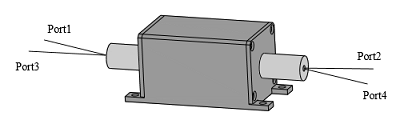

*4ポートタイプは、光はポート1から2、2から3、3から4、4から1へと通ります。
ポート2から1、3から2、4から3へは通りません。
*上記の仕様は、システムの消光比が≧25dBであることが必要条件です。
*上記の仕様は、コネクタなしの場合です。コネクタのハンドリングパワーは≦0.3Wです。
*コネクタを付けると、挿入損失は0.8dB高く、反射減衰量は5dB低く、消光比は3dB低くなります。
標準のコネクタキーは遅軸合わせです。

■ お問合せ・ご注文の際は、以下の仕様をお知らせ下さい。

  PMCIR−@−A−B−C−D−E−108x27x27−F

 @ ポートタイプ         A 動作波長       B ピグテール径
    3=3ポート                             0=bare fiber, 1=900um
    4=4ポート                               2=2mm, 3=3mm

 Cファイバタイプ         Dパワー条件
                     C=Continue Wave
                     P(5)=Pulse Peak Power(5KW)

 E平均パワーハンドリング    Fファイバ長
   300mW, 5W
