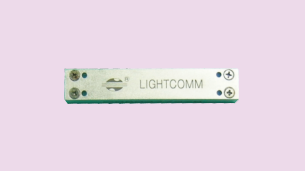

ハイパワーマルチモードカプラ High Power Multimode Coupler
Lightcomm社のハイパワーマルチモードカプラは、ハイパワーのレーザ分岐に使用されます。 このハイパワーマルチモードカプラは、溶融技術と特別なパッケージにより、 追加の冷却をすることなく、30Wまで使用することができます。 ファイバレーザ、その他の機器への適用に理想的な製品です。 ■　特　長 ・　低過剰損失 ・　高安定性・信頼性 ■　用　途 ・　ファイバレーザシステム ■　仕 様 項目 単位 仕様 使用波長 nm 915, 975, カスタム バンド幅 nm ±15 過剰損失 dB ≦0.5 挿入損失@23℃ 50/50 dB ≦4.0 40/60 dB ≦5.0/3.0 30/70 dB ≦6.3/2.4 20/80 dB ≦8.1/1.7 10/90 dB ≦11.6/1.2 5/95 dB ≦15.0/1.0 1/99 dB ≦21.0/0.8 ダイレクティビティー dB ≧40 動作温度 ℃ -40〜85 ファイバタイプ um 105/125 0.15NA or 0.22NA パッケージサイズ mm C4 70x12x8 (LxWxH) *カスタム仕様をご希望の場合は、その旨をご連絡下さい。 ■　お問合せ・ご注文の際は、以下の仕様をお知らせ下さい。 　　HPMMC−�@−�A−�B−�C−�D−�E−�F−C4 70x12x8　 　�@　グレード　　　　　 　　　�A　ポート数　　　　　　　�B　使用波長 　 　　P=Perfect　 　 　　　　　　1x2　　　　　　　　　　　　915=915nm 　 　 A=Grade A　 　 　 　 　 　　2x2　　　　　　　　　　　　975=975nm 　�C分岐比　　　　　　　　　�Dピグテールタイプ 　　　　　　　　　　　　　　　　　0=250um, 1=900um 　　　　　　　　　　　　　　　　　2=2mm, 3=3mm, 4=その他 　�Eファイバタイプ　　　　　　　　　　�Fコネクタ 　　　0=SMF-28e　　　　　　　　　　　FC/UPC 　　　1=HI1060flex　　　　　　　　　　FC/APC 　　　4=その他 メーカー仕様書は、こちらをクリック下さい。メーカーＨＰは、こちらをクリック下さい。
