ブラッググレートディフレクタ BragGrate-Deflector

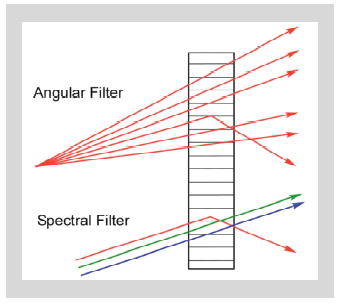

角度選択・拡大用透過型ブラッググレーティング(TBG) Transmitting Volume Bragg Grating for angular selection and magnification ■　特長 ・　1kW以上の高出力動作 ・　5J/cm2までの高エネルギ動作 ・　長期ライフタイム ・　優れた角度選択性 ・　優れたスペクトル選択性 ・　低波面アブレーション ・　優れた環境安定性 ・　偏光無依存（＠入射角小） ・　ほぼ回折限界のビーム品質 ・　１個に異なる角度セレクタの多重化 ■　アプリケーション ・　3Dビーム操舵 ・　高速スイッチでの角度拡大 ・　透過型スペクトル・角度セレクタ ・　ビーム合波 ・　ビーム整形・フィルタリング ブラッググレートディフレクタを用いた スペクトルフィルタと角度フィルタ 入射光から狭レンジでスペクトルまたは角度を選択し遮断 ■　仕様 -項目 単位 仕様 回折効率 % 5-99 スペクトルバンド幅 nm 0.5-100 動作波長範囲 nm 400-2700 厚さ mm 0.50-10 アパーチャ mm2 ≦ 50×50 角度選択性 mrad 0.1-100 回折角度 (total) deg < 120

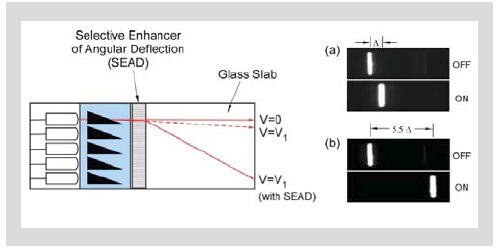

■ 　標準パラメータ -項目 単位 仕様 中心波長 nm 532, 1064, 1550 スペクトルバンド幅(FWHM) nm 10 回折効率 % > 97 面方向サイズ mm2 12.5×12.5, 25×25, 35×35 EOスイッチにおけるブラッググレートディフレクタでの角度拡大 ※　メーカーＨＰは、こちらをクリック下さい。メーカーＨＰ（トップページ）は、こちらをクリック下さい。
