ブラッググレート空間フィルタ
BragGrate-Spatial Filter(BSF)
空間フィルタリング用反射型グレーティング
Reflecting Bragg Grating for spatial filtering


■ 特長

・ リフォーカス、ピンホールを使用することなく空間  フィルタリング
・ 高い費用効果、小型
・ 標準キネマティックマウントを用いて、容易に角   度チューニングが可能
・ 1kW以上の高パワー動作
・ 5J/cmまでの高エネルギー動作
・ 波長および空間フィルタリングを同時に実行
・ 400℃まで使用可


■ アプリケーション

・ レーザビーム光の空間ノイズのフィルタリング
・ レーザビーム光の超狭線幅波長フィルタリング
・ LD光のASEフィルタ
・ 波長可変 空間/波長フィルタ



632.8nm HeNeレーザの、BSFによる空間フィルタリング
■ 仕様

-項目 単位 仕様
回折効率 % 90-95
空間ノイズ抑圧比 dB ≦30
中心波長範囲 nm 400-2300
中心波長チューニング範囲
(角度チューニング)
nm <=50
厚さ mm 2-5
偏向角度 deg 5-90
面方向サイズ mm2 ≦25×25

■  標準パラメータ

-項目 単位 仕様
中心波長 nm 405, 488, 514.5, 532, 633, 785, 1064
面方向サイズ mm2 5×5
厚さ % ~3mm
許容角度(FWHM) mrad < 5
偏向角度 deg < 20

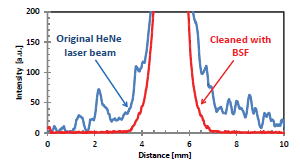

BSFによるノイズフィルタリング前後での、632.8nm HeNeレーザビームプロファイル
