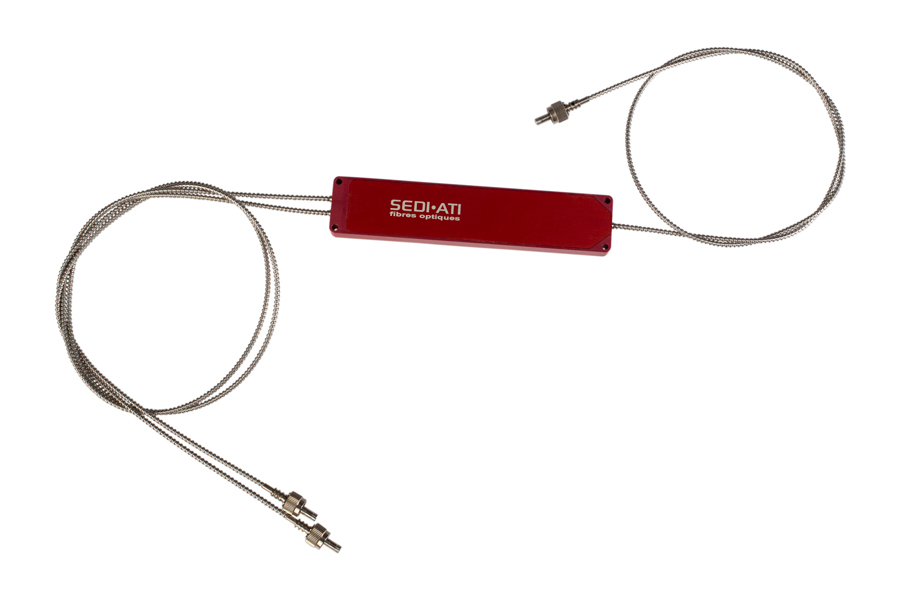

1x2高ダイレクティビティマルチモードカプラ

1x2 high directivity fiber optic multimode couplers
SEDI-ATI社の高ダイレクティビティマルチモードカプラは、光計測やセンシングの用途に適しています。
本製品の主な利点は、モード無依存性と波長依存性の小ささです。
GI50/125umファイバやGI62.5/125umなど、様々なGIファイバでの製造をすることが出来ます。
品番:CP-HDは、動作波長が532nm〜1625nmの製品です。
品番:CP-HDSは、ハイパワーの紫外光に対応した、動作波長が400nm〜1625nmの製品です。

■ 特 長

・ GI50/125またはGI62.5/125ファイバ
・ 紫外〜赤外の動作波長域
・ 高指向性
・ モード無依存性
・ 波長依存性少
・ 安定した分岐比
・ 低挿入損失
・ カスタム仕様対応

■ 仕 様

品番:CP-HD
項目 単位 仕様
ポート数 - 1x2
分岐比 % 50/50
ファイバ長 cm 50
ファイバタイプ - GI 50/125 um GI 62.5/125um
ダイレクティビティ dB >55 >45
均一性 dB <0.7
挿入損失(分岐比50/50の場合) dB <3.7
ハンドリングパワー 100mW@980nm
動作波長 dB 532-1625nm
動作温度 -20〜70
保管温度 -40〜85

品番:CP-HDS
項目 単位 仕様
ポート数 - 1x2
分岐比 % 50/50
ファイバ長 cm 50
ファイバタイプ - GI 50/125 um
ダイレクティビティ dB >55
均一性 dB <1.0
挿入損失(分岐比50/50の場合) dB <4.2
ハンドリングパワー 2W@420nm
動作波長 dB 400-1625nm
動作温度 -20〜70
保管温度 -40〜85

*カスタム仕様をご希望の場合は、その旨をご連絡下さい。
