超狭帯域波長可変フィルタ (TFN)

TFN Ultra Narrowband Tunable Optical Filter

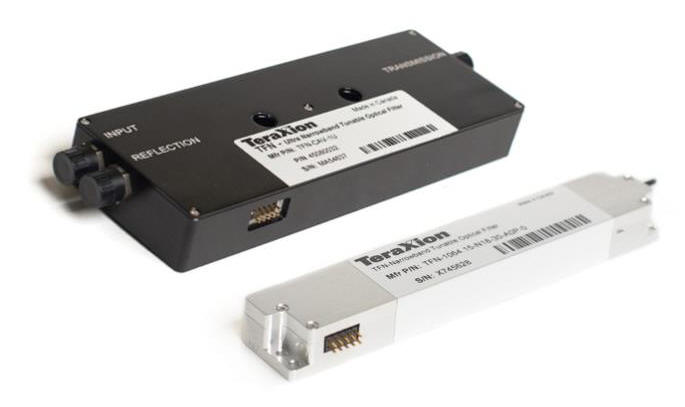

TFN 狭帯域チューナブル光学フィルタは、TeraXionのファイバーブラッググレーティング(FBG)テクノロジーと熱調整可能なプラットフォームを組み合わせにより、前例のない安定性と解像度を備えたチューナブルフィルタを生み出しました。 コンパクトで信頼性の高いTFNには、反射(R)と透過-反射(T-R)の2つのモデルがあります。 狭帯域オプションは2GHz〜50 GHzの帯域幅を有効にし、超狭帯域オプションは50 MHz〜500MHzの帯域幅を可能にします。
どちらのモデルも、中心波長を中心とした±30 GHzの範囲で、1550nmで2pm(250 MHz)の波長測位精度を備えています。 これらを組み合わた機能により、TFNはさまざまな高精度アプリケーションに理想的な選択肢となります。
■ 特 長
超狭帯域幅  TFNは、50MHzまでの狭い反射帯域幅をサポートします。
精密チューニング  TFNは、中心周波数を中心に±30 GHzの範囲で、2pmの分解能でチューニング可能です。
高アイソレーション 狭帯域モデルは、最大25dBの光アイソレーションを実現することができます。
鋭いエッジ 狭帯域フラットトップフィルタと超狭帯域ノッチフィルタはどちらも、高精度の波長フィルタリングのための鋭いエッジを持つスペクトルを備えています。
フレキシブル TFN RモジュールおよびT-Rモジュールをカスケード接続して、異なる波長ピークを分離、リダイレクト、および結合することができます。
容易な組み込み TFNにはLabVIEW™ベースの制御ソフトウェアが搭載されており、ブロードバンドチューニングと優れたサイドバンド抑制を必要とする高度な光ファイバーシステム向けに、このチューナブルフィルターを容易に組み込むことができます。

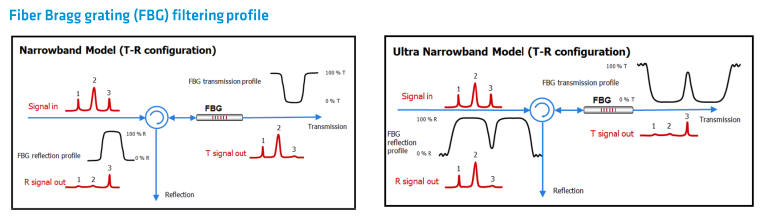

■ FBGフィルタリングプロファイル


■ 仕 様
光学特性 単位 狭帯域バンド 超狭帯域バンド
シングル中心波長(25℃)
(リファレンス:真空)*1
nm 1525 - 1565 1525 - 1565
反射バンド幅 GHz 2 - 50 0.05 - 0.5
チューニング範囲 GHz ±30 ±30
チューニング分解能*2 pm 2 2
挿入損失(Typ. サーキュレータ含む) dB <3.5 <3.5
偏光消光比 dB >20 >20
SMSR dB >20 N/A
パワーハンドリング mW ≤500 ≤10
ファイバ種類   PM or non-PM PM
動作温度 -5 to 65
保管温度 -40 to 85
コントロールインタフェース   I2C
電圧 V 5
消費電力(Typ.) W 3
Rモジュールサイズ mm 130 x 22 x 14
T-Rモジュールサイズ mm 150 x 54 x 19.5
RoHS準拠   Yes
*1 オプションとして780-2000nm可。
*2 レーザの周波数を、超狭帯域バンドフィルタと合うように調整する必要があるかもしれません。
