Ascentta社

シングルモード3ポートサーキュレータ(TGGタイプ)
Ascentta Single mode 3port circulator (TGG type)

■ 仕様

項目 単位 仕様
波長 nm 532 650 780 850 980 1030 1053 1064
バンド幅 nm ±5
光の進行方向 - 1→2, 2→3
最小アイソレーション*
(2→1 or 3→2)
dB ≧22 ≧22 ≧24 ≧24 ≧26 ≧26 ≧26 ≧26
最大挿入損失**
(1→2 or 2→3)
dB ≦2.8 ≦2.8 ≦2.0 ≦2.0 ≦1.5 ≦1.5 ≦1.5 ≦1.5
PDL dB ≦0.3
PMD ps ≦0.2
リターンロス dB ≧45
ダイレクティビティ
(1→3 or 3→1)
dB ≧40
ハンドリングパワー mW 50 100 150 150 250 250 250 250
パッケージ大きさ(φ) mm 21x80 21x80 24x85 24x85 24x95 24x95 24x95 24x95
動作温度 10-50
保管温度 0-60
*λc, 23℃. all SOP **All SOP
コネクタなしでの値です。仕様は、予告なしに変更になる場合がございます。
カスタム仕様をご希望の場合は、その旨ご連絡下さい。

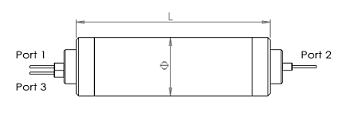

■ パッケージ


■ 品番構成

VCIR ポート 波長 ファイバタイプ ケーブルタイプ ファイバ長 コネクタ パッケージ
  3=3 portt 532=532nm
650=650nm
780=780nm
850=850nm
980=980nm
1030=1030nm
1053=1053nm
1064=1064nm
X=Others
S=Single-mode
X=Others
B=250um
L=900um
H=3mm
X=Others
10=1.0m
15=1.5m
20=2.0m
30=3.0
X=Other
NE=None
FA=FC/APC
FC=FC/UPC
SA=SC/APC
SC=SC/UPC
ST=ST/PC
LA=LC/APC
LC=LC/UPC
XX=Other
Specify
X=Others

※ 詳しい仕様(Ascentta社HP)は、こちらをクリック下さい。
http://www.ascentta.com/
