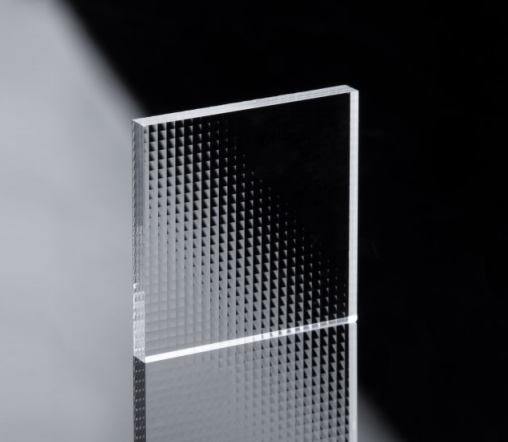

両面交差シリンドリカルレンズアレイ（マルチモードレーザ(M2>20)ホモジナイズ用） Lens array with cross-oriented cylindrical lenses on both sides
標準ホモジナイザー基板は、レーザビームの変換あるいはビーム均質化のために、単独であるいは組み合わせで使われます。 LIMO社は、高品質の合成石英あるいはフッ化カルシウムから光学ウェハを製作しています。そのため、ウェハは193umにも適用可能です。 ■　仕様 ピッチ [mm] 大きさ [mm2] -曲率半径 [mm] -実効焦点距離@248nm [mm] 現品番 （旧品番） 0.5 12x12 2.15 4.23 ZLA000481 1900.007 0.5 12x12 3.50 6.88 ZLA000238 1900.003 0.5 12x12 5.50 10.8 ZLA000240 1900.006 0.5 12x12 14.0 27.5 ZLA000234 1900.002 0.5 12x12 21.0 41.3 ZLA000237 1900.001 0.5 12x12 31.3 61.6 ZLA000485 1900.016 0.8 20x20 4.35 8.55 ZLA000509 1900.047 0.8 20x20 8.70 17.1 ZLA000243 1900.046 0.8 20x20 11.1 21.8 ZLA000507 1900.045 0.8 20x20 16.7 32.8 ZLA000486 1900.017 0.8 20x20 24.4 48.0 ZLA000488 1900.018 0.8 20x20 48.0 94.4 ZLA000229 1920.001 0.8 20x20 78.0 153.4 ZLA000230 1920.002 0.8 20x20 105.0 206.5 ZLA000511 1900.048 1.3 35x35 2.99 5.88 ZLA000218 9002.041 1.3 35x35 4.40 8.65 ZLA000800 9002.040 1.3 35x35 6.50 12.8 ZLA001687 9002.032 1.3 35x35 8.40 16.5 ZLA000794 9002.039 1.3 35x35 12.5 24.6 ZLA000781 9002.031 1.3 35x35 17.0 33.4 ZLA000788 9002.037 1.3 35x35 25.0 49.2 ZLA000745 9002.030 1.3 35x35 50.0 98.3 ZLA000743 9002.029 1.3 35x35 -50.0 -98.3 ZLA000787 9002.038 　ＡＲコーティングの有無をご指定下さい。（波長: 248nm, 355nm, 532nm, 1064nm, 790-990nm or 770-1070nm) 　片面シリンドリカルレンズアレイは、こちらをクリック下さい。 　カスタムサイズも可能です
