高出力インライン型ファイバポラライザ High Power In Line Polarizer	Opneti社

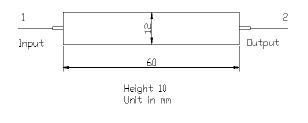

特長 低挿入損失 高リターンロス 高消光比 低ＰＤＬ 光路エポキシフリー アプリケーション ファイバ光アンプ 光ファイバシステム試験 光ファイバLANシステム 遠距離通信 　　　 ■　仕様 -項目 単位 仕様 中心波長 nm 1064 帯域 nm ±30 挿入損失（代表値）@23℃ dB 0.5 挿入損失（最大値）@23℃ dB 0.7 消光比（代表値）@23℃ dB 30 消光比（最小値）@23℃ dB 28 リターンロス（最小値） dB 50 最大入力パワー（ＣＷ） W 3/5 最大引張り荷重 N 5 ファイバタイプ（入力/出力） - PMF/PMF, SMF/PMF, SMF/SMF 動作温度 ℃ -5〜+70 動作温度 ℃ -40〜+85 パッケージ大きさ mm L60×W12×H10
コネクタなしでの特性です。 コネクタありの場合、挿入損失が0.3dB高く、リターンロスが5dB、消光比が2dB低くなります。 ＰＭファイバの場合、通常、コネクタキーは遅軸合わせです。 ■　お問合せ・ご注文の際は、品番又は以下の仕様をお知らせ下さい。 　　　　　ＩＬＰ　−　�@　−　�A　−　�B　−　�C　−　�D　−　�E 　�@　波長　　　　　　�A　ピグテイルタイプ　　　　 　　�B　ファイバ種類（入力−出力） 　　　 10：1064　　　　 250：φ250umベアファイバ　　　1： ＰＭ−ＰＭ　タイプ 　 　　　　　　　　　　　 900：φ900umルースチューブ　 2： ＳＭＦ−ＰＭ　タイプ 　 　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　 3： ＳＭＦ−ＳＭＦ　タイプ 　�C　ファイバ長　　　　�D　最大入力パワー　　　　　�E　コネクタ 　　　 0.5：0.5m　　　　　　　　 1：1W 　　　　　　　　　　　　NE： なし 　 　　0.8：0.8m　　　　　　　　 3：3W 　　　　　　　　　　 　 FA： FC/APC 　 　　1：1m　　　　　　　　 　　 5：5W 　　　　　　　　　　 　FC： FC/PC 　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　SA： SC/APC 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 SC： SC/PC 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 XX： その他 ※　メーカーＨＰは、こちらをクリック下さい。
