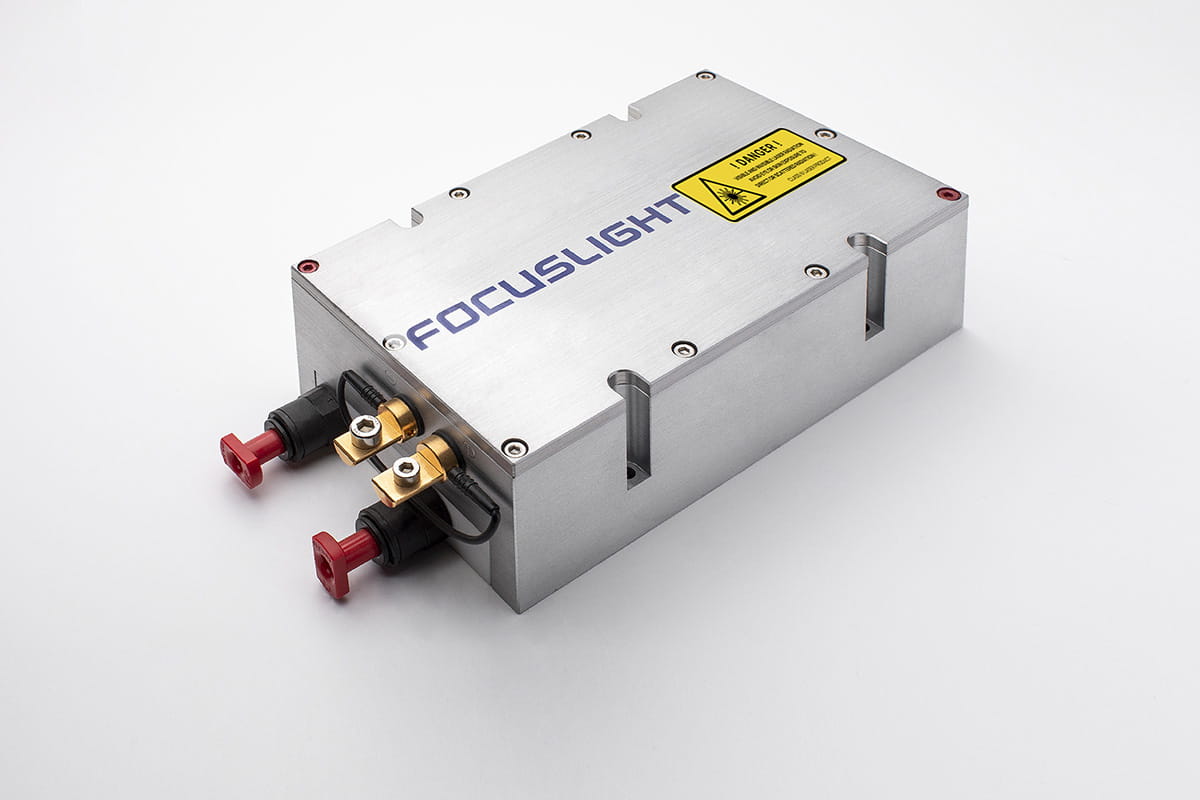

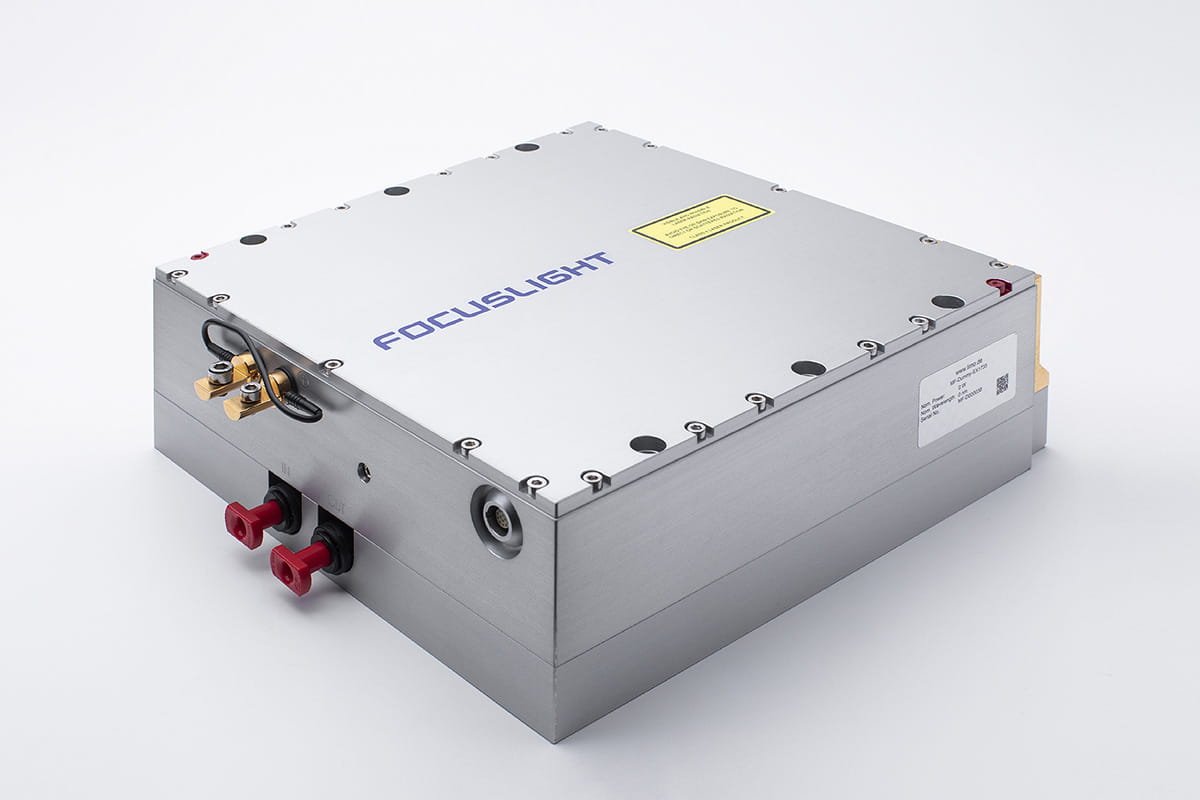

◆ LDモジュール 中心波長:790/793/805-810/808/880/888/915/940/975-981/1470nm
ファイバ脱着型
(xxxには波長が
入ります)
中心波長
(nm)
ファイバ出力
(W)
ファイバコア径
(um)
ファイバNA
LIMO35-F100-DLxxx 805-810/915/940/975-981 35 100 0.22
LIMO60-F100-DLxxx 60
HLU30-F200-xxx 805-810/915/940/975-981 30 200
LIMO15-F200-DL1470 1470 15
LIMO30-F200-DLxxx 805-810/915/940/975-981 30
 LIMO32-F200-DLxxx 805-810/880 32
LIMO35-F200-DLxxx 805-810/915/940/975-981 35
LIMO40-F200-DLxxx 805-810/880/975-981 40
LIMO50-F200-DLxxx 915/940/975-981 50
LIMO60-F200-DLxxx 60
LIMO90-F200-DL880 880
LIMO100-F200-DLxxx 805-810/915/940/975-981 100
 LIMO120-F200-DLxxx 805-810/975-981 120
LIMO200-F200-DLxxx 915/940/975-981 200
HLU32-F400-xxx 805-810/915/940/975-981 32 400
LIMO32-F400-DLxxx
LIMO40-F400-DLxxx 40
LIMO45-F400-DL808 808 45
LIMO60-F400-DLxxx 915/940/975-981 60
LIMO80-F400-DLxxx 805-810/915/940/975-981 80
LIMO120-F400-DLxxx 120
LIMO180-F400-DLxxx 180
 LIMO200-F400-DLxxx 805-810 200
LIMO350-F400-DLxxx 805-810/915/940/975-981 350
 LIMO400-F400-DLxxx 805-810 400
LIMO500-F400-DLxxx 975-981 500

<オプション>
※クラッドモードフリー(CMF)
  LDバーからファイバへのビーム集光径を標準品よりも小径化し、ファイバのコアだけに入射するように設計。
  CMF用ファイバを使用し、レーザ光はコアから99%以上出射します。
  Ybドープのダブルクラッドファイバの高効率励起に適しています。(ファイバコア径200um、400um品に対応)

※波長の狭スペクトル化&ロック
  ご指定の波長±1nm以内に、中心波長とレーザのスペクトル幅を狭め、波長の温度シフトを抑制する
  波長ロック素子を個々のLDバーに組込みます。
  レーザ光を狭スペクトル幅の単一波長にロックし、温度シフトも抑制します。

コリメーションビーム型
(xxxには波長が入ります)
中心波長
(nm)
出力
(W)
ビームサイズ
(FW1/e2)
発散角
(FW1/e2)
LIMO35C10x2-DLxxx 805-810/
940/975-981
35 10x2mm <9x14mrad
LIMO35C10x5-DLxxx 10x5mm <9x7mrad
LIMO220-C12x12-DLxxx 805-810/975-981 220 12x12mm <14x9mrad
LIMO400-C12x12-DLxxx 400

ビーム均質化ラインレーザ 中心波長
(nm)
出力
(W)
均質度
(%)
ライン長
(mm)
LIMO40-L165x3-DL808-EX1634 808 40 7.5 165
LIMO150-L12x0.06-DL1470-EX1748 1470 150 5 12
LIMO450-L12x0.1-DL808-EX1254 808 450
LIMO450-L12x0.1-DL980-EX1255 980
LIMO900-L30x0.09-DL808-EX1010 808 900 31
LIMO900-L30x0.09-DL980-EX1598 980
LIMO1000-L30x0.3-DL808-EX1659 808 1000 5
(<3 target)
LIMO4000-L320x1.5-DL1025-EX1723 1025 4000 <20 320
PEX006 900-1000 13000 <5 300

◆ アクセサリ (SMA905コネクタ/LD80コネクタと脱着可能※メーカー仕様書参照)
 <リフォーカシングユニット>
 品番: LPH-SMA-R-60-120
 品番: LPH-SMA-R-18-75
 品番: LPH-SMA-R-50-5000
 品番: LPH-LD80-R-A35-250
 品番: LPH-LD80-R-A-60-200
 品番: LPH-LD80-R-50-100
 品番: LPH-LD80-R-18-200
 <コリメータユニット>
 品番: LPH-SMA-R-A35-0
 品番: LPH-LD80-R-35-0
 品番: LPH-LD80-R-18-0
 <温度センサ付リフォーカシングユニット>
 品番: LPH-SMA-R-A35-200-PM
 品番: LPH-LD80-R-A35-200-PM
 品番: LPH-LD80-R-50-200-PM
 品番: LPH-LD80-R-35-125-PM

◆ LDモジュールオプション
  • 赤/緑色パイロットレーザ
  • モニターPD
  • 波長公差±3nm、±2nm
  • クラッドモードフリー
  • バックリフレクター
  • 波長の狭スペクトル化&ロック (波長公差±1nm)

◆ ガウシアン→トップハット コンバータ
 波長:355nm、532nm、1046nm
