PPLN結晶用オーブン、温度コントローラ

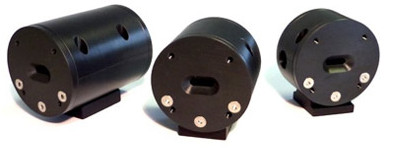

■オーブン■
自社PPLN結晶用に、特別に設計された結晶オーブンです。
コンパクト、且つ高い温度安定性が特長です。

特徴:

  • シンプルでわかりやすい
  • プラスチック素材を使用し、高い絶縁性を保持
  • アライメント調整を最小限に抑える、自動位置調整可能なドエルピンを使用
  • OC1の温度コントローラと一緒にご使用頂く場合、±0.01℃の高い温度安定性を実現

型番 結晶長さ(mm) オーブン長さ(mm) データシート 図面 マニュアル
PV10 1, 10 22
PV20 20 32
PV40 40 52

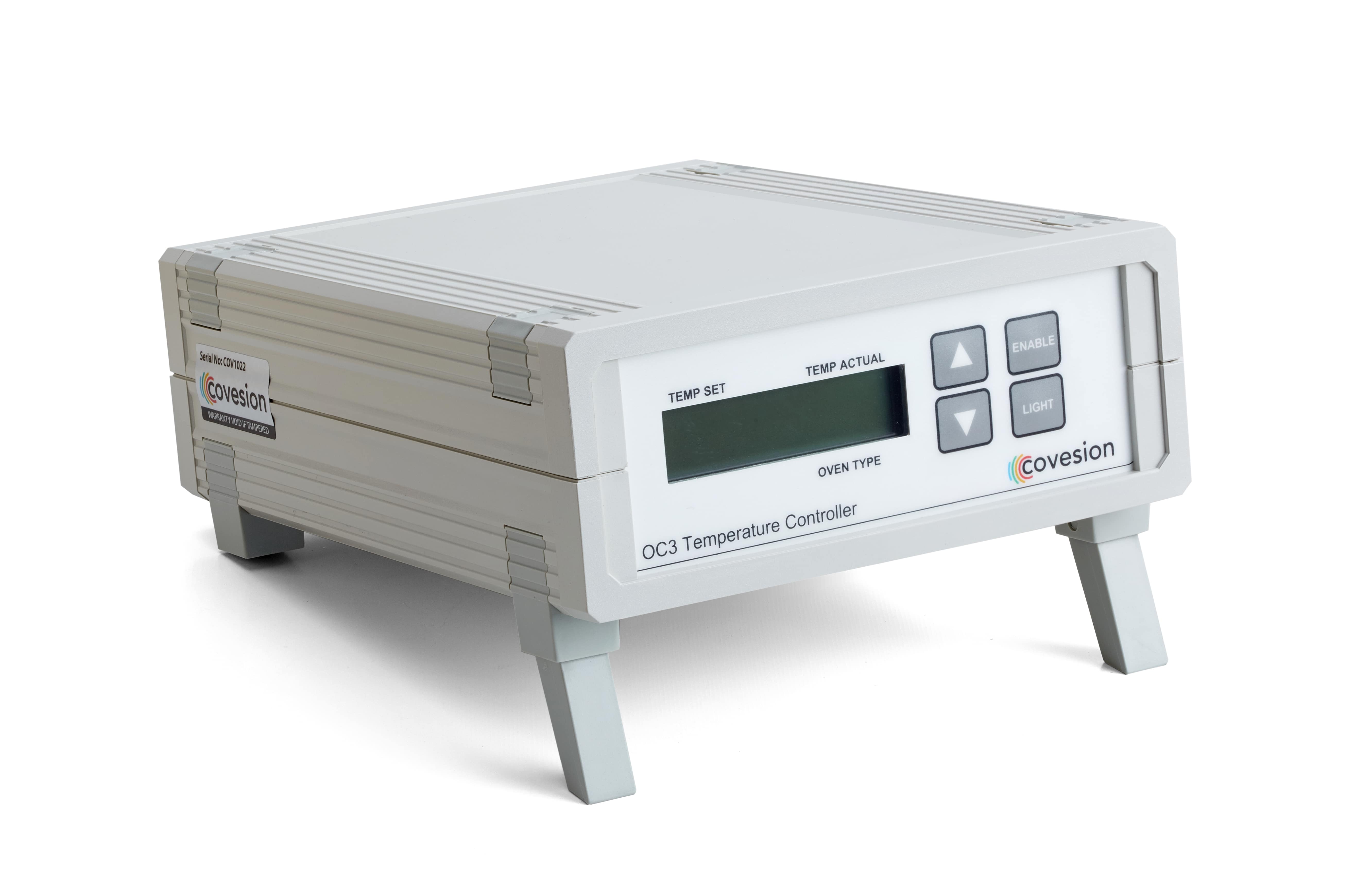

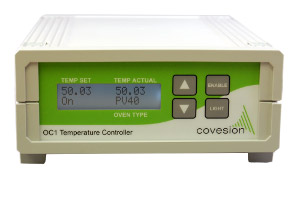

■温度コントローラ■

上記結晶用オーブンは、同社の温度コントローラに最適に設計されています。あわせてご使用頂けますと、
高い安定性を発揮し、MgO:PPLN結晶で高効率の波長変換を長期間得る事が可能になります。
自動オーブン探知システムにより、PID校正等複雑な作業をすることなく、オーブンを交換することが可能です。


特徴:

  • シンプルなボタン操作
  • 動作温度:約30〜200℃(OC1)
  • 最高動作温度:200℃(OC2)
  • セットポイント安定性:±0.01℃
  • セットポイント分解能:±0.01℃
  • PIDコントロール、高い安定性(OC1)
  • USB接続でPCコントロール(OC2)
  • 全ての自社オーブンの自動探知機能付


型番 温度安定性(±℃) セットポイント分解能(℃) データシート マニュアル
OC1 ±0.01℃ ±0.01℃
OC2 ±0.01℃ ±0.01℃

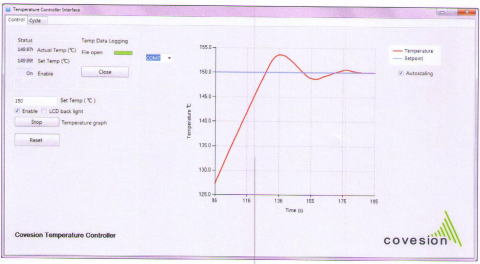

(OC2用 PCコントロール イメージ図)

■クリップキット■

このクリップキットをご使用頂く事で、PPLN用の結晶オーブンに、他の材料をマウントすることが可能です。
厚み0.5〜1mm、幅10mm以下、長さ1〜40mmの結晶スラブを固定できるよう設計されています。


特徴:

  • オーブンへの簡単なマウントやアライメント
  • 温度均一性
  • 様々な材料の半永久的なハウジング
  • セットポイント分解能:±0.01℃
  • 静電気消散・圧電/焦電物質プロテクション

型番 結晶長さ(mm) クリップ長さ(mm) データシート 図面 マニュアル
PC1 1 1
PC10 10 10
PC20 20 20
PC40 40 40

■アダプタ■

マウントアダプタには、標準アダプタとフレキシャアダプタがあります。


特徴:

  • オーブンへの簡単なマウントやアライメント
  • 温度均一性
  • 様々な材料の半永久的なハウジング
  • セットポイント分解能:±0.01℃
  • 静電気消散・圧電/焦電物質プロテクション

型番 関連製品 高さ(mm) データシート 図面
PVP1 PV10用標準アダプタ 25
PVP2 PV20&40用標準アダプタ
PVP1R PV10用フレキシャアダプタ
PVP2R PV20&40用フレキシャアダプタ
RP12.5 フレキシャアダプタ用12.5mm Riserプレート
