圧電結晶
ランガサイト＆ランガテイト |
 |

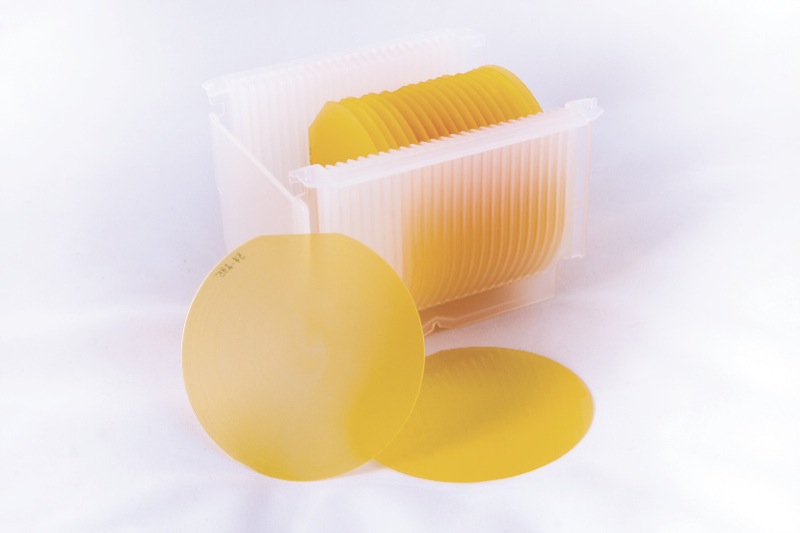

■ランガサイト■
Langasite（La2Ga5SiO14／LGS結晶）は、レーザ結晶としてだけではなく、表面弾性波（SAW）などの圧電素子としての一面を持ちます。高い電気機械結合指数と例のないQ-factorなどの高効率のブロードバンド周波数用デバイスに最適な特性をそなえています。
|
 |
|
■ランガテイト■
Langatate（La3Ga5.5Ta0.5O14／LGT結晶）もLangasite同様に、センサー関連の材料として
有名になりつつあります。圧電特性を活かした圧力と振動センサーでは、600℃までは安定したセンサとして確立されており、
今後は900℃まで使用範囲が広がる可能性が高いと評価されている材料です。
|
| Crystal Structure |
trigonal system, group 33
a= 8.1783 c = 5.1014 |
| Growth Method |
Czochralski |
| Hardness |
6.6 Moh's |
| Density |
5.754 g/cm3 |
| Melt Point |
1470 o C ( phase transition point: N/A) |
| Thermal expansion (x10-6/ oC) |
α 11: 5.10 α 33: 3.61 |
| Acoustic velocity, SAW |
2400 ( m/sec ) |
| Frequency constant, BAW |
1380 ( kHz/mm ) |
| Piezoelectric coupling |
K2 (%) BAW: 2.21 SAW: 0.3 |
| Inclusions |
N0 |
|
| Comparison of Piezoelectric Crystals Used for SAW Applications |
| Index of el.mech. coupling Kemc, % |
15.8 |
7.0 |
24.0 |
47.0 |
| Frequency spacing Δf, % |
0.90 |
0.25 |
4.00 |
7.00 |
| Q-factor |
Q, x103 |
50 |
100 |
10 |
| Temp. frequency coef., TFC, x10-1 °C |
1.6 |
0.5 |
6.0 |
4.0 |
|
| Comparison of Surface Waves in Quartz and Langasite |
| Characteristics |
Quartz, SiO2 |
LGS,La2Ga5SiO14 |
|
| Vef |
0°, 132.75°, 0° |
0°, 140°, 22.5° |
0°, 140°, 25° |
| K2emc |
0,14 |
0,32 |
0,38 |
| SAW velocity |
3157 |
2742 |
2736 |
| a2 x 108/°C2 |
-3.2 |
-7.8 |
-6.8 |
| TT,°C (temp. coef.) |
25 |
25 |
23 |
| E (dielectric const) |
4,92 |
- |
27 |
| M, degr. (power flow angle) |
0 |
52 |
51 |
|
| Langatate Comparison of Piezoelectric Crystals Used for Pressure and Vibration Sensors |
| Relative dielectric constant K=εT 33/ε0, 1 |
80.3 |
4.6 |
1750 |
4100 |
| Curie point Tc, °C |
- |
570 |
360 |
150 |
| Piezoelectric charge constant, 10-12 C/N or m/Vz |
- |
- |
- |
- |
| -d11 |
6.5 |
2.3 |
d33=400 |
d33=620 |
| d14 |
4.7 |
0.9 |
d15=590 |
d15=710 |
| Piezoelectric voltage constant, 10-3 Vm/N or m2/C |
- |
- |
- |
- |
| -g11 |
38 |
58 |
g33=26 |
g33=18.5 |
| g14 |
27.7 |
18 |
g15=36 |
g15=25 |
| Young modulus, 1010 N/m2 |
- |
- |
- |
- |
| YE11 |
11 |
7.8 |
6.3 |
5.8 |
| YE33 |
19 |
10.4 |
5.4 |
4.5 |
| Frequency constants, Hz-m or m/s |
- |
- |
- |
- |
| Longtitudal mode NL |
2870 |
- |
1500 |
- |
| Thickness mode NT |
1320 |
1666 |
2032 |
1980 |
| Elastic compliance, 10-12 m2/N |
- |
- |
- |
- |
| SE11 |
9.0 |
12.8 |
15.3 |
15.0 |
| SE33 |
5.2 |
9.6 |
17.3 |
17.0 |
| Density ρ, g/cm3 |
6.13 |
2.65 |
7.7 |
7.5 |
| Q-value Qm, 1 |
50000 |
106 |
80 |
72 |
|
|
メーカーHPはこちらをご覧ください。
※ お客様のご要望に応じて作製することも可能です。お問い合わせ下さい。
|
|
