Ti:Sapphire結晶 (チタンサファイア結晶)
高性能レーザ用 HEM引上げ法



GT Crystal Systems社(GT Advanced Technologiesのグループ会社)は、
業界で最大のSapphire結晶、光散乱の少ないSapphire結晶を1971年から製造しています。
ユーザー仕様に合わせて、吸収率0.6〜10+/cmの間で製作致します。


結晶成長から研磨加工まで、各工程での慎重な品質管理により、
最高性能のTi:Sapphireレーザロッドの製造を実現しました。
GT Crystal Systems社のTi:Sapphire結晶は、当社特有の熱交換
方式(HEM)で最適な90°方位に引上げ、特性を極限まで高めました。
環境を低圧に制御し、Ti3+イオンの安定性を向上させ、散乱を最小に
抑えて高いFOM値を有するTi:Sapphire結晶を供給しています。
レーザロッドは成長方向に対して垂直にドリルで削り出す為、分晶作用による
Tiの濃度のバラつきを最小に抑える事が出来ます。
FOM値はドーパント濃度(α490)により変化します。
典型的なHEM Ti:Sapphireのα490範囲は、0.6〜6.0/cmで、
低いTi濃度における寄生(Parasitic)吸収(α800)は、検出不可能な位に低いです。
HEM引上げ法では、固体・液体の境界面は溶融表面の下に沈む為、
境界面において均一な温度勾配になります。これにより、高い効率の
レーザ発振に最適な高品質Ti:Sapphire結晶の引上げが可能になりました。
■ 特長
  • 高いメリット数(FOM)
  • 低いレーザ発振閾値
  • バルク内散乱が低い
  • 高いダメージ閾値
  • 結晶方位誤差が低く、高い研磨加工精度
■ 用 途
Ti:Sapphire結晶は、チューニング(波長選択)可能な固体レーザ
媒質です。
この媒質は、Ti3+による広いチューニング範囲(660〜1200nm)と
サファイアの優れた温度、光学・物理特性を兼備えています。
励起帯域が広い(400〜600nm)ので、グリーンレーザ光源や、
フラッシュランプによっても励起可能です。
Ti:Sapphireは、その赤外チューニング帯域で動作の他、分光や
高出力アプリケーション用に短パルス(ピコ秒〜フェムト秒)レーザ光も
定常的に発生します。
CRYSTAL SYSTEMS社の高品質Ti:Sapphire結晶は、
チューニング範囲間のレーザ発振、短パルス発振、フラッシュランプによる
励起などが可能です。

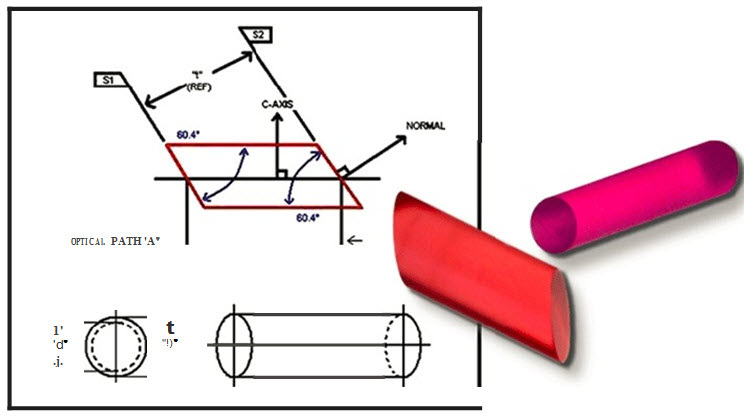

      ブリュースターカット結晶方位

■ 物質特性
 化学式  Ti3+:Al2O3
 結晶構造  六方晶系(斜方面体晶系)
 単位格子  a=4.758Å、c=12.991Å
 濃度  3.98g/cm3
 硬度  9mohs、1525-2000 Knoop
 融点  2040℃(基準)
■ 熱特性
 熱伝導率  0.105cal/cmsec-℃
 熱膨張  8.40 x 10-6 per ℃
 比熱  0.10cal/g
 熱容量  18.6cal/℃-mole

■ レーザ特性
 レーザ動作  4段階バイブロニック
 吸収帯域  400-600nm(490nmで最大)
 チューニング範囲  660-1200nm(800nmで最大)
 蛍光寿命  3.2μs
 最大断面積  3-4x10-19cm2
 屈折率  1.76(標準)


■FOMについて
GT Crystal Systems社では、Ti:Sapphire結晶のレーザー特性が最大限に引き出せる=高いFOM(Figure of Merit)値の結晶を提供できるようにHEM法はデザインされています。
同社では、結晶加工後、実際に以下の測定をベースに、
FOM値を測定しています。

FOM:
    α@ 514nm
    α@ 800nm

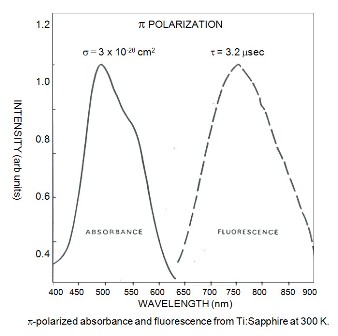

■吸収/蛍光
Ti:Sapphireレーザーは通常、π偏光で使用されます。
吸収/蛍光スペクトルは右図参照。
