非線形光学結晶用 オーブン&温度コントローラ

■ 高温用オーブン(KK1)&温度コントローラ(TK1) ■
 オーブン(KK1)の特長
  • 結晶取り付け専用アダプタ付
  • 結晶保護用の合成石英窓付で提供可能(オプション)
  • ブリュースターカットの結晶やPPLN結晶の専用アダプタも提供可
 温度コントローラ(TK1)の特長
  • 出力口が2個あり、2台のオーブンを同時にコントロール可能
  • コンピューターインターフェイス(RS232)を通し、パソコンで制御可能
  • LEDディスプレイ

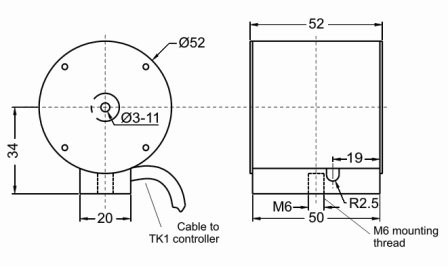

 オーブン(品番:KK1)と温度コントローラ(品番:TK1)


 ※クリックで拡大
■ 温度コントローラ内蔵 小型オーブン(TK3、TK4) ■
 オーブン(TK3)の特長
  • 使用温度最大60℃
  • KD*Pなど大きなサイズの結晶に最適(最大アパーチャサイズ: 15x15mm)
  • 30mmL用(品番:TK3L)、50mmL用(品番:TK3XLも提供可)

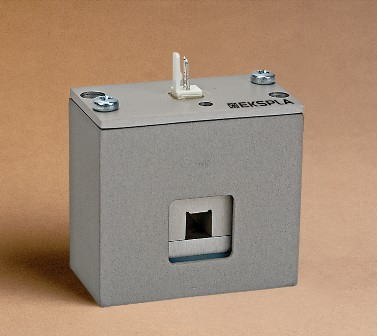

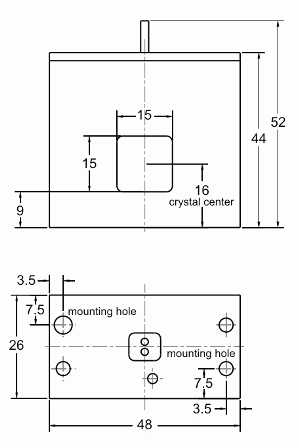

 オーブン(品番:TK3)      ※クリックで拡大
 オーブン (TK4)の特長
  • 使用温度最大60℃
  • KK1と同様、結晶取り付け専用アダプタ付
  • 設定温度到達お知らせお知らせ機能付
  • 合成石英窓付(品番:TK4W)も提供可

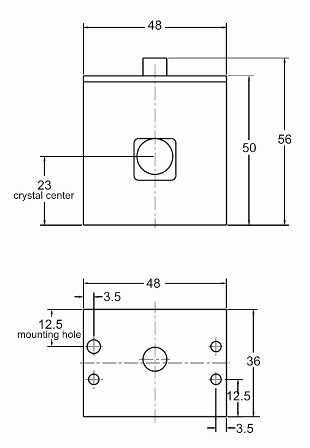

 オーブン(品番:TK4)      ※クリックで拡大
-仕様一覧 TK1+KK1 TK3 TK4 TK4W
温度チューニング幅℃ 室温〜200 設定温度に対し±5 設定温度に対し±5 設定温度に対し±5
最大結晶サイズ mm 12×12×30、 50 15×15×15、30、50 15×15×15、30 12×12×15、30
合成石英窓 オプション n/a n/a
設定温度 - 30〜60
カスタム品は80℃まで指定可
30〜60
カスタム品は80℃まで指定可
30〜60
カスタム品は80℃まで指定可
精度 ℃ ±0.5 n/a n/a n/a
長時間安定性 ±0.1 ±0.2 ±0.2 ±0.2
分解能 ℃ 0.1 n/a n/a n/a
必要電力 100〜240 VAC 12〜15 VDC 12〜15 VDC 12〜15 VDC
消費電力 W 45 6 6 6
センサータイプ PT1000 NTC thermo resistor NTC thermo resistor NTC thermo resistor
出力側コネクタ DB9 Molex 2 pin Binder 719,3pin Binder 719,3pin
インターフェイス SR232 (DB9) n/a n/a n/a
サイズ W×H×D mm φ52×50 48×44×26 48×50×36 48×50×36
