アイセーフ出力で医療用・距離計用に最適
レーザーガラス開発の躍進といえます、Kigre社のQE-7S Erbiumドープ・リン酸レーザーガラスは、近赤外領域のレーザーの安全使用の範囲を画期的に広げることが出来ます。
QE-7Sは1.535μmの波長で発光するので、赤外波長域で発光する他のレーザー材料と違い、人の目に対する危険はありません。
加えて、Kigre社が特許を持つ材料は、レーザー発光効率を従来より入手可能なErbiumドープ・ケイ酸レーザーガラスの4倍に高めることが出来ます。
■ 用途
QE-7Sは現場での安全作業が求められる距離計用として理想的です。
また目視による観察が必要で、目の保護が従来は難しい医療用としても最適です。
■ 供給形態
QE-7Sはロッド・クラッド−ロッド・スラブ・ディスク形状で供給可能です。
 |
CDRHは、レーザーをクラス分けする規格で、クラス１と規定されたレーザーは安全とみなされます。
一般的にクラス１レーザーの許容出力は波長ごとに制限され、可視領域外では制限は緩やかです。

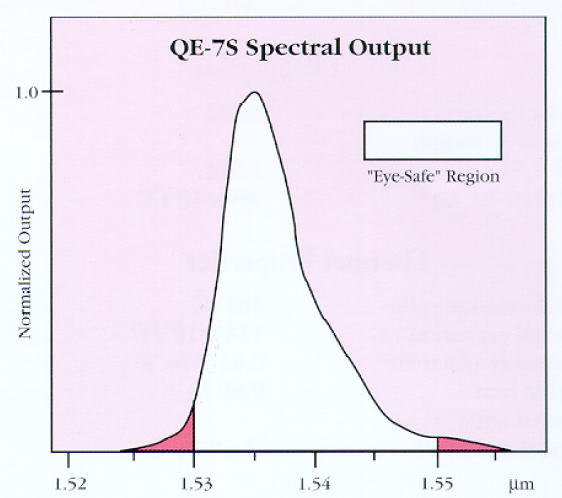

1.4μm以上のアイセーフ領域では、平均出力１ｍW近くが許容されますが、1.54μmを中心とした0.02μm幅の領域では１パルスあたり79μJ以上まで許容されます。即ちその狭帯域内では1パルスあたり7.9mJが許容される事になります。 |
|
|
| 分光特性 |
| ピーク波長 |
1.535μm |
| 断面積 |
0.8 x 10-20cm2 |
| 蛍光寿命 |
8 ミリ秒 |
| 放射寿命 |
8 ミリ秒 |
| 線幅 |
30 nm (FWHM) |
| 損失＠レーザ波長 |
0.02%/cm |
| 光学特性 |
| 屈折率 (Nd) |
1.542 |
| 屈折率＠1.54μm |
1.531 |
| dn/dt （20-40℃） |
-63 x 10-7/℃ |
| 熱特性 |
| 遷移温度 |
462℃ |
| 熱膨張 |
114 x 10-7/℃ |
| 熱伝導 |
0.82 W/m°K |
| 比熱 |
0.80J/g°K |
| 熱光学係数（W） |
-3 x 10-7/℃ |
| 物理特性 |
| 比重 |
2.94 g/cc |
| ヌープ硬度 |
556 |
| ヤングモジュラス |
7210 Kg/mm2 |
| ポアソン比 |
0.24 |
| ダメージ閾値 |
>25J/cm2 |
|
 |
|
