コンポジット結晶 |
|
| AFB®（接着剤不使用）により結晶同士を接合 |
- AFB® とは、接着剤を一切使用せずに結晶と結晶を接合する技術で、ONYX Optics社が開発しパテントを所持しています。
- レーザーには、散乱ロスや耐ダメージ特性に優れた結晶が必要とされるため、結晶と結晶を強固に、かつ光学的に透明な接合を実現するAFB®が開発されました。
- 一般にAFB®により作製されたコンポジットは、単一の結晶バルクと同等の強度を有します。
- 軍事・航空宇宙・材料加工・医療・OEMなど様々な分野のレーザーシステムに適用されます。
|
- AFB®で接合可能な材料は、酸化物結晶、フッ化物結晶、バナデート結晶などの一般的なレーザホスト媒体やガラスです。
以下の材料を使用し、コンポジットの作製が可能です。
| YAG |
LuAG |
GGG |
TeO2 |
| SiC |
Diamond |
Sapphire |
LiNbO3 |
| YALO(YAP) |
YVO4 |
YLF |
LuLiF |
| S-FAP |
Ti:Sapphire |
SrTiO3 |
Spinel |
| Laser Glass |
Fused Silica |
Optical Glass |
Ceramics |
| KTP |
ZGP |
ALON |
GdVO4 |
上記以外の材料を使用したコンポジットにつきましても、お気軽にお問い合わせ下さい。
|
- 端面への熱影響を大幅に減らすという点で、AFB®はエンドポンプとサイドポンプのレーザーシステムに適しています。

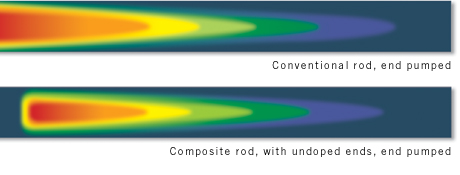

- AFB®で両端面にノンドープ結晶を接合させたコンポジットは、ポンプ端面で高いダメージしきい値を有するためエンドポンプのレーザシステムに適しています。
- また、ポンプ光の吸収により発熱するドープ結晶の熱がノンドープ結晶へ移動するので光学コーティングの耐ダメージにも有効です。
- サイドポンプのレーザーシステムも同様に、両端もしくは側面がノンドープ結晶のコンポジットが持つ高いダメージ閾値と高い熱伝導率が有効です。
|
コンポジットにより違いはありますが、代表的な組み合わせの多くでは、下記の特性が見られます。
■ 機械・熱特性 ■
| 曲げ強度 |
： |
単一結晶と同等 |
| 熱耐衝撃性 |
： |
単一結晶と同等 （接合面が分離しません） |
| 単一結晶と同様の条件での、加工及びコーティングが可能 |
■ 光学特性 ■
| 透過波面の不変 |
・・・ |
材料の選び方によっては、長いロッドで向上することも考えられます。 |
| 微小の応力複屈折 |
■ 接合結晶の特性 ■
| 高いレーザーダメージ耐性 |
| 低い光の散乱 （低い吸収損失） |
| コンポジット材料の屈折率相違に応じたフレネル反射が実現 |
|
|
