OptiGrate社は、不純物添加シリカガラスの光熱屈折率性（紫外光照射により内部の屈折率を変化させ、高温度加熱により
元に戻せる性質）を利用した技術により、高効率の体積ブラッグ回折格子を製造しています。
この特殊なガラスを、その性質から特にPTR（Photo-Thermo-Refractive；光熱屈折率性）ガラスと呼んでいます。
同社は、この技術に関して2つの米国特許を取得しており、納入先は米国国防総省のDARPA・MDAにまで及びます。
■ 特 長

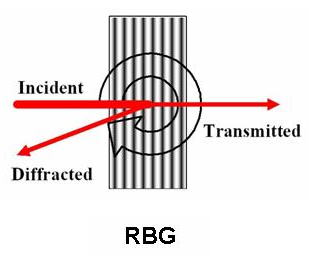

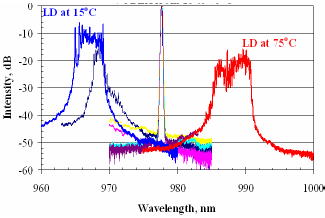

・ LD光のスペクトル幅を狭め、波長の温度シフトを抑制します。
・ LDバーからの複数レーザ光を狭スペクトル幅の単一波長にロックし、温度シフトも抑制します。
・ 外部共振器のミラーを兼用します。
・ ハイパワーで使用可能です。

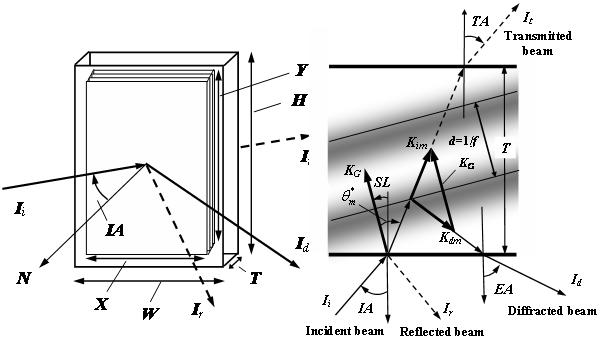

■ 基本仕様
| 共振波長, WL (nm) |
400〜2700 |
ARコーティング（オプション）
|
R<0.25% （ﾌﾞﾛｰﾄﾞﾊﾞﾝﾄﾞ） |
ﾚｰｻﾞ照射耐性
（ｺｰﾃｨﾝｸﾞなし） |
10ｋW/cm2 @ 1064nm cw |
R<0.1% （ﾅﾛｰﾊﾞﾝﾄﾞ） |
| 40J/cm2 @ 1064nm, 8ns pulse |
グレーティングロス, GL (%) |
0.1〜10 |
| 温度耐性 |
400℃ |
角度選択性, AS (mrad) |
0.5〜100 |
| 挿入損失 |
0.1dB以下 (2%以下) |
スペクトル選択性, WS (nm) |
0.01〜100 |
| 回折効率, DE (%) |
0〜99.99 |
格子周期, d (um) |
0.13〜1.0 |
| 入射角, IA |
-90°〜+90° |
屈折率変調, RIM (ppm) |
50〜1200 |
| 出射角, EA |
+90°〜-90° |
ウエハ内の格子傾斜角, SL |
-42°〜+42° |
| 厚み, T (mm) |
0.5〜25 |
|
クリックして拡大
|
| 横, W (mm) |
1〜35 |
| 縦, H (mm) |
1〜35 |
|
※波長980nm, 回折効率80%の素子の仕様一覧はこちら |
|
■ 応用例
