- Cr4+を添加したフォルステライト結晶は、チューナブルレーザ(パルス、CW)に最適です。
| 物質・レーザー特性 |
| 結晶構造 |
斜方形 |
| 単位格子[Å] |
a=4.77
b=10.28
c=6.00 |
| 屈折率 |
Ng=1.670
Np=1.635
Nm=1.651 |
| 密度[g/cm3] |
3.217 |
| モース硬度 |
7 |
| 軸特性 |
二軸性 |
| 融点[℃] |
1895 |
| エネルギー密度[J/cm2] |
2 |
| 吸収断面積[cm2] |
1.88 x 10-18 |
| 熱膨張係数 |
9.5 x 10-6 |
| 熱伝導[W/cmxK] |
0.08 (300K) |
| レーザ発振緩和時間[ps] |
< 10 x 10-19 |
| 自然発光[s] |
2.7 x 10-6 |
| ロス @ λ=1230nm [cm-1] |
0.007 - 0.06 |
| 吸収係数 @ 1064nm [cm-1] |
0.7 - 3.0 |
| チューニングレンジ[nm] |
1140 - 1345 |
| 発振波長[nm] |
1235 (Pulsed)
1244 (CW) |
| 結晶特性 |
| Cr4+濃度[at.%] |
0.05 - 0.5 |
| ゲイン断面積[cm2] |
1.45 x 10-19 |
| 結晶仕様 |
| 直径[mm] |
4 - 10 |
| 長さ[mm] |
5 - 80 |
| 面粗さ |
λ/10 |
| S/D |
10-5 |
| 垂直度 |
<5deg |
| 平行度 |
10" |

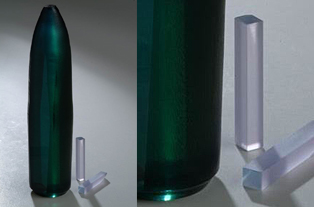

| 結晶引き上げサイズ |
| 長さ[mm] |
100 |
| 直径[mm] |
25 |
|
|
※ お客様のご要望に応じて作製することも可能です。お問い合わせ下さい。
|
