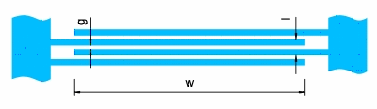

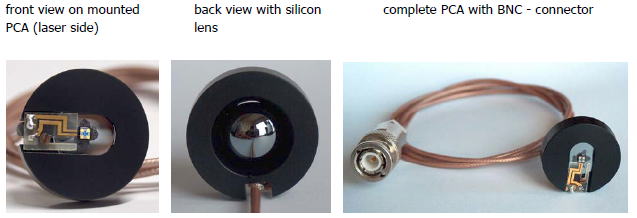

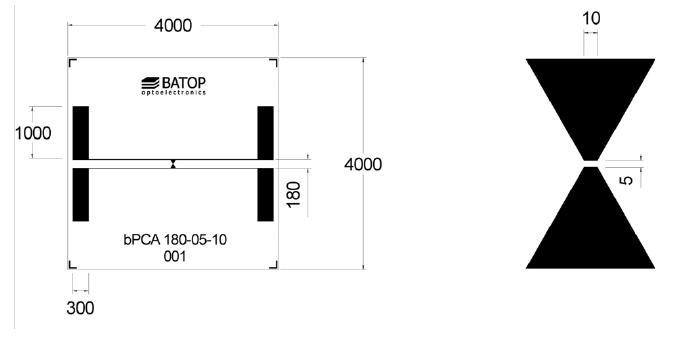

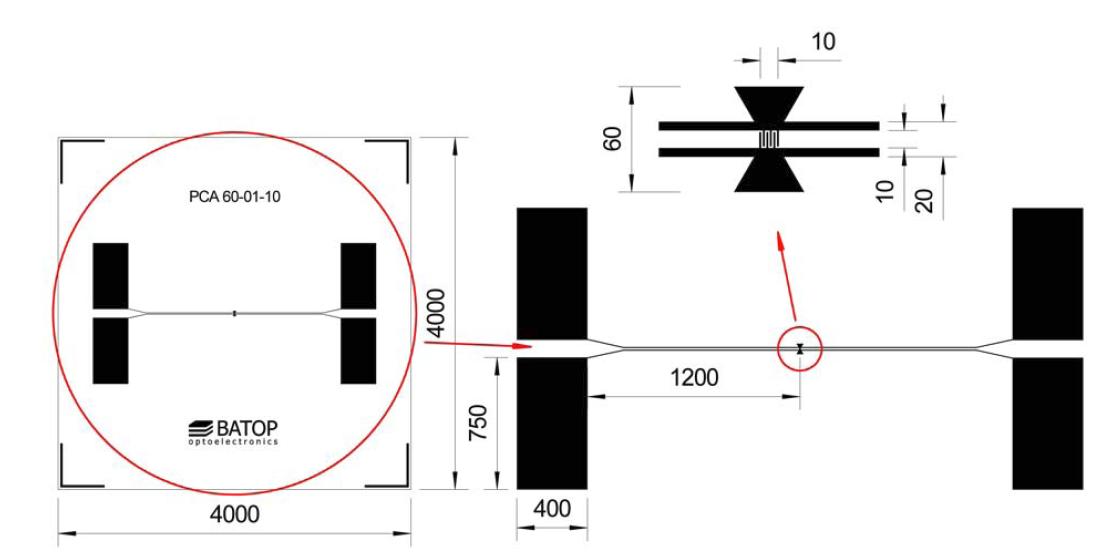

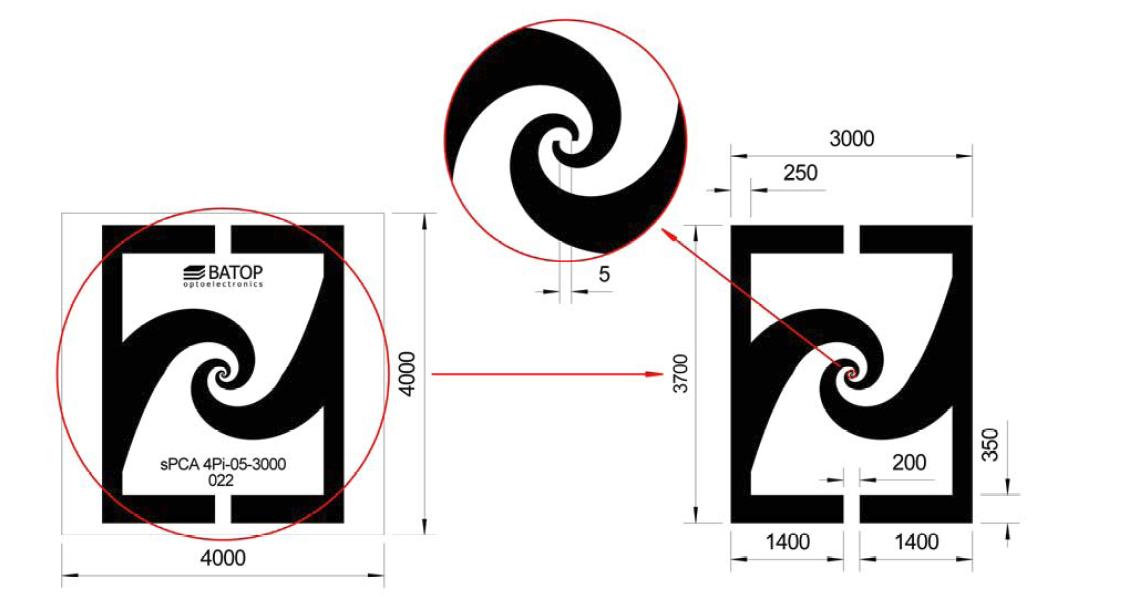

テラヘルツ波 発生器＆検出器 PCA　−　Photoconductive Anntena for THz Applications 光伝導アンテナ方式により、 テラヘルツ波を発生＆検出します。 励起波長：800nm〜1550nm 発振周波数： 0.5THｚ〜2THｚ テラヘルツ波発生器＆検出器（PCA)は、金属製の接触面でカバーされた低温成長型GaAsまたはInGaAs薄膜構造です。時間領域測定用の、光学励起したブロードバンドなテラヘルツ波の発生・検出や、フォトミキサーなどの用途があります。 一般的には、発生器・検出器の電気接触面に交流電圧を供給し、ロックイン測定を行います。 テラヘルツ波発生器＆検出器の重要なパラメータは、次の2つです。 1)長さ(l）（共振条件下での望ましい発振周波数を決定） 2)ギャップ距離(g） テラヘルツ波発生器＆検出器は、超半球シリコン基板レンズ、または非球面シリコン基板レンズと一緒にご使用いただくことで、THｚ波を効果的に取り出すことができます。 製品ラインナップ PCA1 ： バタフライ（単一ギャップ）型テラヘルツ波発生器＆検出器 PCA2 ： パラレルライン型テラヘルツ波発生器＆検出器 PCA3 ： ボウタイ型テラヘルツ波発生器＆検出器 SPCA ： 対数スパイラル型ブロードバンドテラヘルツ波発生器 Finger Gap PCA ： フォトミキシング用フィンガーギャップ型テラヘルツ波発生器＆検出器 iPCA ： アレイ型テラヘルツ波発生器＆検出器 （高出力用の大開口部のマイクロレンズ組み込み品） アレイ型の発生器＆検出器はiPCAという名称で、BATOP社が特許を取得しています。 　マウント方法 　φ25.4mmの黒色アルミニウムマウント 　　事前配置済みの超半球シリコンレンズ（直径φ12mm） （または非球面フォーカシングシリコンレンズ） 　　1m長の同軸ケーブル（BNCまたはSMAコネクタ付き） 　 　シングルモードファイバファイバカップル、FC/PCまたはFC/APCコネクタと、 　BNCまたはSMAコネクタ付、ファイバ長1ｍ 　または、マウントなし（チップサイズ：2mmx2mm、厚み625um） 　　　　　　　　　　　　銅の接着パッド（300umx650um）付き 　他マウントオプションにつきましては、BATOP社HPをご参照下さい。 HOME 株式会社ハナムラオプティクス
