可飽和吸収体
SA − Saturable Absorber


波長 1040nm、1064nm、1550nm、2000nm

可飽和吸収体は、透過型のアプリケーションに最適で、
リングレーザやファイバリングレーザの、パッシブモードロックに
使用頂けます。
<SAの用途>
1) 固体レーザのパッシブモードロッキング
2) リングレーザ、ファイバリングレーザのパッシブモードロッキング
チップ仕様
チップサイズ 5mm x 5mm
チップ厚み 625umまたは150um、半絶縁性GaAs
前面コーティング ARコーティング付
背面コーティング 研磨・ARコーティング付

■ 標準品一覧 ■

品  番 波 長 可飽和吸収率 不飽和損失 飽和フルエンス 緩和時間
  SA-1020-40-x 980 nm … 1040 nm 40% 15% 300 μJ/cm2 〜 500 fs
  SA-1064-25-x-500fs 1050 nm … 1090 nm 25% 12%
  SA-1064-40-x 1030 nm … 1090 nm 40% 15%
  SA-1064-14-x-28ps 1000 nm … 1100 nm 14%   〜 28 ps
  SA-1064-26-x-37ps 1000 nm … 1100 nm 26%   〜 37 ps
  SA-1550-25-x 1500 nm … 1600 nm 25% 10% 〜 2 ps
  SA-2000-1-x 1900 nm … 2100 nm 1% 0.4% 〜 500 fs
  SA-2000-25-x 1800 nm … 2200 nm 25% 11% 〜 1 ps
  SA-2000-43-x 1800 nm … 2200 nm 43% 20%


   品番中のxには、ご希望に応じて以下の数字・アルファベットが入ります。

    【例】 SA-1040-1.0-x
マウント種類
x=0 マウントなし, チップサイズ 5 mm x 5 mm, チップ厚み 625um
x=0b マウントなし、チップサイズ 1mm x 1mm、または1.3mm x 1.3mm、チップ厚み 100um
最小注文数:5個
x=12.7g φ12.7mmのヒートシンク熱伝導率の高い接着剤でマウント
(ヒートシンク背面にφ4mmのアウトプット用ホール有)
x=25.0g φ25.0mm(厚み3mm)のヒートシンクに熱伝導率の高い接着剤でマウント
(ヒートシンク背面にφ4mmのアウトプット用ホール有)、両面ARコート付き

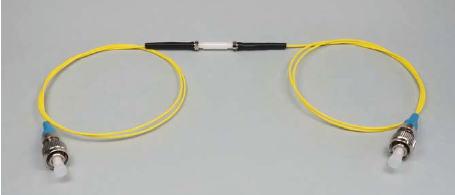

x=FC/PC 両端子FCコネクタ/PC研磨のシングルモードファイバ(1m)のフェルール上にマウント
(他のコネクタタイプにも対応可能です)
