SANOS - Saturable Noise Suppressor
可飽和吸収体によるノイズ抑制デバイス |
 |
波長 1064nm、 1550nm
|
 |
SANOSは、共振波長において低出力信号に対し反射率0%の |
| 共振可飽和吸収ﾐﾗｰ（RSAM）を使用した、ノイズ抑制デバイスです。 |
|
| 左は、SANOSの透過率v.s.ピークパルス強度（I)のデータ（代表値）です。 |
| 最適な飽和強度の代表値（Isat,eff)は〜2MW/ｃｍ2です。 |
|
■ 主な用途 ■
1) パルスピッカーなど、光学振幅器に続くフリースペースでのノイズﾞ抑制
2) ファイバガイド光シグナルの再構成
3) 光波長変換
これらの用途に、以下の2つのSANOSが開発されました。
・ フリースペースSANOS
・ ファイバカップルSANOS
|
| フリースペースSANOS （FS-SANOS） - 1064nm |
共振型可飽和吸収ミラー（RSAM）と、100%反射ミラー又はRSAMをもう1台使い、ビームを送ります。
パルス光ビームのノイズを取り除くことが可能です。
−パルスピッカー通過後のパルス残余を抑えます。
−光学増幅器のASE(amplified spontaneous emission；自然放出光)を抑えます。
 |

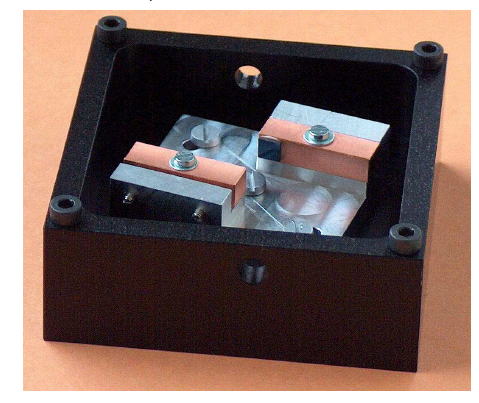

Open Case FS-SANOS-1064-1
 |
■ 仕様
| - |
FS-SANOS-1064-1 |
FS-SANOS-1064-2 |
| 共振波長 |
1064nm |
| FWHM |
17nm |
| ﾉｲｽﾞ抑制率 |
14dB |
>20dB |
| 挿入損失 |
3dB |
6dB |
| 飽和ﾌﾙｴﾝｽ |
4uJ/cm2
（ﾉｲｽﾞ抑制率10dBの場合） |
8uJ/cms
（ﾉｲｽﾞ抑制率20dBの場合） |
| 緩和時間定数 |
τ〜5ps
|
| 平行ﾋﾞｰﾑｵﾌｾｯﾄ |
2mm |
| ﾐﾗｰ |
RSAM1個及び
反射率90%以上の誘電ﾐﾗｰ1個 |
RSAM2個 |
| ﾐﾗｰｻｲｽﾞ |
4mm x 4mm |
| ﾐﾗｰ入射角 |
8° |
|
|

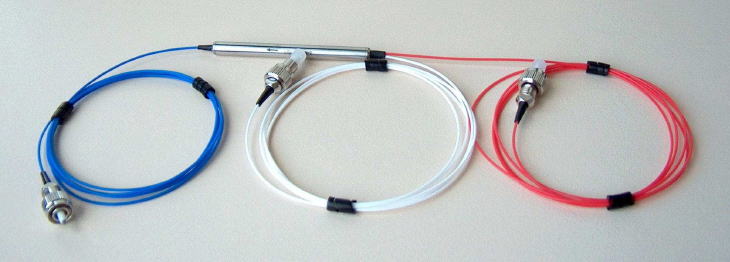

| ファイバカップルSANOS （FC-SANOS）-1530nm...1560nm |
共振可飽和吸収ﾐﾗｰ（RSAM）をサキュレータにマウントしたものです。
光ファイバチャンネルでのノイズﾞを抑制します。
EDFAに続くファイバチャンネル内にFC-SANOSを挿入するだけで、光シグナルを再構成します。
FC-SANOSは一波長の振幅のみを再構成します。
■ 仕様
| - |
FC-SANOS-15XX |
FC-SANOS-15XX-TEC |
| 共振波長 |
1530nm〜1560nm
（5nm刻み） |
| FWHM |
16nm |
| 低強度透過率 |
3% |
| 高強度透過率 |
45% |
| ﾉｲｽﾞ抑制係数 |
6〜18
(ｲﾝﾌﾟｯﾄ信号・ﾉｲｽﾞ率による） |
| 挿入損失 |
3dB |
| 飽和 |
500mWﾊﾟﾙｽﾋﾟｰｸﾊﾟﾜｰ |
| 緩和時間定数 |
τ〜5ps |
| 最大ｲﾝﾌﾟｯﾄﾊﾟﾜｰ |
1W |
| 指光性 |
50dB以上 |
| ﾌｧｲﾊﾞｺﾈｸﾀﾀｲﾌﾟ |
FC/PC、その他ﾀｲﾌﾟも可 |
| Cooler/Heater |
- |
-2℃〜 +80℃ |
※ 品番中のXXには共振波長の下2桁が入ります。例）FC-SANOS-1530
お問合せの際は、波長をご指定下さい。

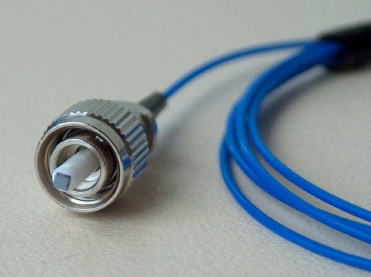

フェルールにマウントされたRSAM
|

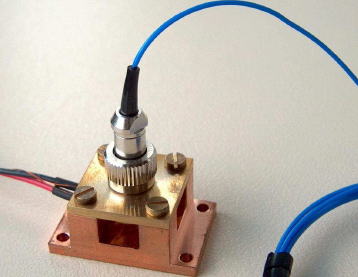

TEC付 |
|
