Photonics Bretagne
高非線形ファイバ
(チタンサファイア、Nd:YAGパルス対応) |
|
|
|
チタンサファイアレーザや短パルスNd:YAGレーザをSC光源の励起に使用可能
|
|
|
|
|
|
特徴 |
用途 |
- 純粋石英コア、低後方散乱
- 低MFD、高非線形係数
- 780nm&1060nm励起に最適な分散
- 低分散、高NA
|
- スーパーコンティニウム光の発生
- 光周波数コムの発生
|
|
|
|
|
|
ファイバの仕様 |
| ファイバタイプ |
SUP-2-135 |
SUP-5-125 |
| 光学特性 |
| ゼロ分散波長(nm) |
760 (+/-15) |
1050 (+/-10) |
| モードフィールド径(um) |
1.6 (+/-0.04) @ 780nm |
4.5 (+/-0.1) @ 1064nm |
| 有効エリア (um2) |
1.9 (+/-0.1) @ 780nm |
15 (+/-1) @ 1060nm |
| 非線形係数 (W.km-1) |
105 (+/-10) |
12.7 (+/-1) |
| NA |
0.42 (+/-0.02) |
0.2 (+/-0.02) |
| 後方散乱ロス (dB/km) |
<90 @ 780nm |
<10 @ 1060nm |
| 後方散乱ロス @ 1550 nm (dB/km) |
N/A |
<5 |
| LP11モードカットオフ波長(nm) |
<700 |
<1000 |
| 複屈折 |
1 (+/-0.5) x 10-4 |
N/A |
| 物性・材料特性 |
| 材質 |
石英 |
| コア偏芯 (um) |
<0.5 |
| コア径 (um) |
1.73 (+/-0.02) |
4.7 (+/-0.1) |
| クラッド径 (um) |
135 (+/-5) |
125 (+/-7) |
| コーティング外径 (um) |
240 (+/-10) |
270 (+/-10) |
| コーティング材料 |
高屈折率2層アクリレート |
| プルーフテストレベル(kpsi) |
100 |
|
|
|
|
|
|

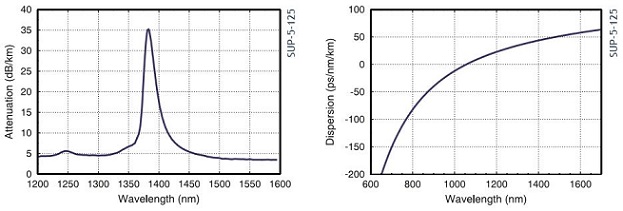

減衰・分散カーブ (typical, SUP-5-125) |
 |
|
|
|
