特 長 |
用 途 |
 |
- 1.5um〜10umを透過
- 低伝送損失
- 単一空間モード
|
- 中赤外レーザの伝送 (QCL, OPO)
- 非線形用途 (スーパーコンティニウム)
|
|
|
仕 様 |
| 品番 |
AsSe SM1 |
AsSe SM2 |
| カルコゲナイドガラス組成 |
As32Se68 |
| 屈折率 @ 1.55um |
2.81 |
| 非線形屈折率 n2
(m2/W) |
~1.1 x 10-17 (~500*n2 silica) |
| 透過帯域 (um) |
3~9 |
1.5~8 |

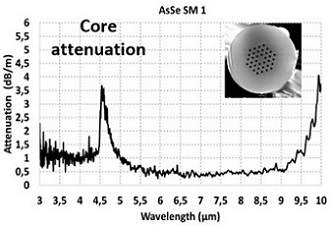

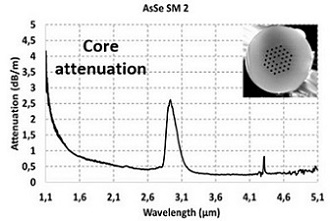

| 減衰 (dB/m, typical) |
2.5 @ 1.55um
α<1 @ [5~9]um |
<2.5 @ 1.55um
<1 @ [3.2~8]um |
| コア径 (um) |
~13 |
| クラッド径 (um) |
~125 |
| NA @ 5um (typical) |
0.4 |
| ゼロ分散波長 (um) |
~5 |
|
|
|
|
|
|
|
 |
 |
|
|
|
|
|
パッチコード加工可能 |
|
例 |
- FC/PCコネクタ
- φ3mmのPVC保護チューブ
- コア偏芯 <2um
|
|
|
|
|
|
メーカ仕様書はこちらです。 |
|
|
|
