赤外ファイバ

カルコゲナイドファイバ & ケーブル

■　特 長

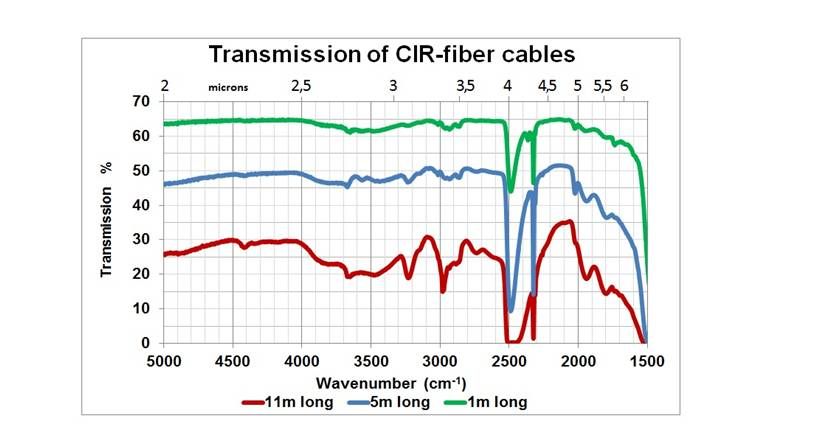

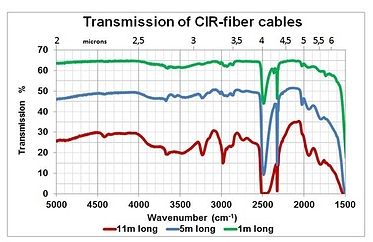

・　波長1.5umから6umまでの高い透過特性

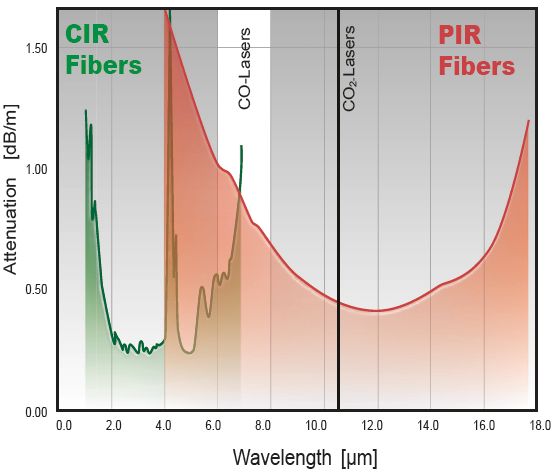

・　波長2〜4um間の透過損失が0.2dB/m
・　2層ポリマーコーティング付で、高フレキシビリティー
・　標準コア径8um〜500um

■　用 途
・　赤外イメージシステム
・　温度200〜600Kにおける非接触の高温計測
・　赤外分光学用ファイバプローブ
・　ファイバアンプやファイバレーザ
■　主な仕様
・　透過帯域：
・　コア/クラッド組成：
・　ジャケット材質：
・　コア屈折率：
・　N. A.：
・　使用温度範囲：		 1.1〜6.5um
As2S3 / As-S
PVC
2.4
0.3
-200〜90℃





■　標準品ラインナップ
品　番 CIR-8/200 CIR-250/300 　CIR-350/400 　CIR-500/550
コア径 8um 250um 350um 500um
クラッド径 200um 300um 400um 550um
コーティング外径 300um 380um 510um 700um


上記ファイバ素線に各種コネクタを取付け、パッチケーブル化して納品する事も可能です。



　■　CIRファイバケーブル　お取扱い時の留意点
　»　As-Sガラス組成のCIRファイバは折れ易く、万が一燃焼した際には有害なガスが発生します。
　»　ファイバ端面には触れない様ご注意ください。
　»　使用時以外は、コネクタの保護キャップを必ず装着ください。


メーカの仕様書はこちらです。
