IsoGainTM
多チャンネルのDWDMシステムにおけるEDFAs用のエルビウムドープファイバ |
 |

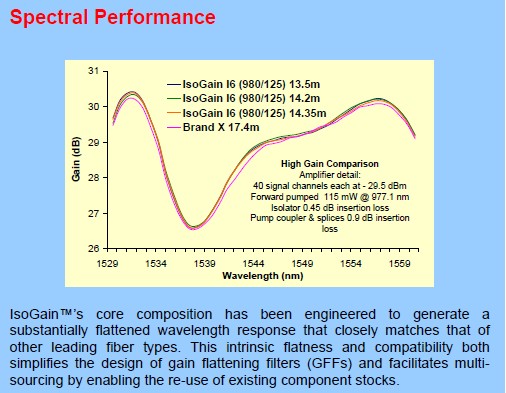

● フラットなゲイン
● ASE光源用に最適な広スペクトル
IsoGainTMは、多チャンネルのDWDMシステムに最適化された、EDFA用のエルビウムドープファイバです。
Fibercore社での実験のみならず、ユーザーテストにおいても大変優れた評価を得ています。
|
 |
■ 仕様
高効率C-Bandエルビウムドープファイバ
| 品番 |
I-4
(980/125) |
I-4
(980/125)HC |
I-4
(980/125)HP |
I-6
(980/125) |
| カットオフ波長 |
870-970nm |
1050-1320nm |
1100-1320nm |
870-970nm |
| N. A. |
0.22-0.24 |
0.19-0.22 |
0.22-0.24 |
モードフィールド径
@1550nm |
5.4-6.6um |
5.2-5.8um |
5.7-6.6um |
5.5-6.3um |
| 吸収@1531nm |
5.0-6.7dB/m |
7.7-9.4dB/m |
7.2-8.4dB/m |
| 減衰 |
≦10dB/km@1200nm |
| 偏光モード分散 |
≦0.005ps/m |
| プルーフテスト |
1% (100kpsi) |
| クラッド径 |
125±1um |
| コアの偏心 |
≦0.3um |
| コーティング径 |
245±7um |
| コーティング材質 |
2層アクリレート |
| 動作温度 |
-55-85℃ |
L-Band、C-Bandエルビウムドープファイバ
| 品番 |
I-12
(980/125) |
I-12
(980/125)HC |
I-15
(980/125)HC |
I-25
(980/125) |
| カットオフ波長 |
900-970nm |
1200-1320nm |
900-970nm |
| N. A. |
0.21-0.23 |
0.23-0.26 |
モードフィールド径
@1550nm |
5.7-6.6um |
5.0-5.5um |
4.8-5.4um |
5.3-6.3um |
| 吸収@1531nm |
14-21dB/m |
17-21dB/m |
27-33dB/m |
35-45dB/m |
| 減衰 |
≦10dB/km@1200nm |
| 偏光モード分散 |
≦0.005ps/m |
| プルーフテスト |
1% (100kpsi) |
| クラッド径 |
125±1um |
| コアの偏心 |
≦0.3um |
≦0.5um |
| コーティング径 |
245±7um |
| コーティング材質 |
2層アクリレート |
| 動作温度 |
-55-85℃ |
ミニ、マイクロEDFA用細径クラッドのエルビウムドープファイバ
| 品 番 |
I-15(980/80)HC |
I-25H(1480/80) |
| カットオフ波長 |
1200-1320nm |
900-1075nm |
| N. A |
0.24-0.26 |
≧0.3 |
| モードフィールド径 |
4.8-5.4m@1550nm |
3.8-4.7um@1550nm |
| 吸収@1531nm |
27-33dB/m |
23-27dB/m |
| 減衰 |
≦15dB/m @1200nm |
≦30dB/m @1200nm |
| 偏光モード分散 |
≦0.005ps/m |
≦0.005ps/m |
| プルーフテスト |
2% (200kpsi) |
1% (100kpsi) |
| クラッド径 |
80±1um |
80±1um |
| コアの偏心 |
≦0.3um |
≦0.5um |
| コーティング径 |
170±5um |
160±5um |
| コーティング材質 |
2層アクリレート |
2層アクリレート |
| 動作温度 |
-55-85℃ |
-55-85℃ |
詳細につきましては、メーカ仕様書をご参照下さい。
|
