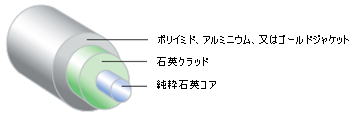

Fiberguide社シングルモードファイバには、ポリイミド、アルミニウム、又はゴールドジャケットが付いています。
■ 用途
・ 光センサシステム
・ 厳しい環境下で使用可能
・ オイルやガス関連
・ イメージングカテーテルやその他の医療デバイス
・ 器具類
・ 光デバイスのピグテールファイバ
・ 光伝送
・ WDMカプラ
・ タップカプラ
・ フォトニックデバイス
・ コイルと搭載モジュール |
 |
■ 仕様
| 品 番 |
ASI9.0/125T |
ASI9.0/125A |
ASI9.0/125G |
ASI4.3/125T |
ASI4.3/125A |
ASI4.3/125G |
| 設計波長 |
1310nm |
633-680nm |
| カットオフ波長 |
<1260nm |
500-600nm |
| モードフィールド径 |
8.5-9.5um |
4.3±0.3um |
| クラッド径 |
125um+1/-3um |
125um±2um |
| ジャケット材 |
ポリイミド |
アルミニウム |
ゴールド |
ポリイミド |
アルミニウム |
ゴールド |
| ジャケット径 |
145±5um |
175±9um |
155±15um |
145±5um |
175±9um |
155±15um |
| プルーフテスト |
50-70kpsi |
100-150kpsi |
50-70kpsi |
50-70kpsi |
100-150kpsi |
50-70kpsi |
| N. A. |
0.12±0.02 |
0.12±0.02 |
| コア/クラッドの偏心 |
<1.0um |
<1.0um |
| クラッドの非真円度 |
<1% |
<1% |
| 減衰 |
<0.5dB/km |
<15dB/km |
| ゼロ分散波長 |
1310nm |
- |
| ゼロ分散スロープ |
<0.092(ps/nm)*km |
- |
| 屈折率 |
1.466 @1310 & 1550nm |
- |
| 分散係数 |
< 2.8 (ps/nm)*km @1285 - 1330nm
< 18 (ps/nm)*km @1550nm |
< 2.8 (ps/nm)*km @1285 - 1330nm
< 18 (ps/nm)*km @1550nm |
|
※ モードフィールド径は典型値で、N. A.とカットオフ波長の典型値から算出したものです。
※ 減衰の値は、設計波長範囲において最も短い波長でファイバを使用した際の減衰値です。
※ ASI4.3/125シリーズは準標準品になります。
■ 減衰曲線

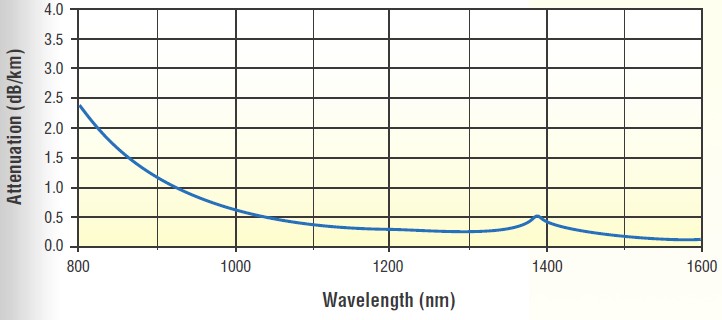

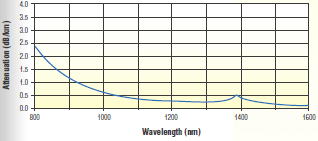

| 【ASI9.0/125シリーズ】 |

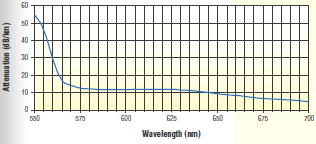

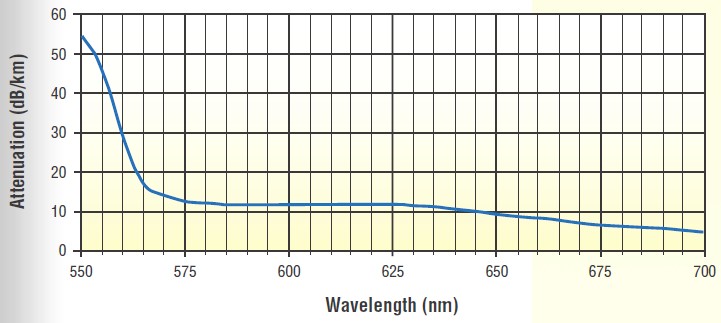

【ASI4.3/125シリーズ】 |
 |
 |
|
