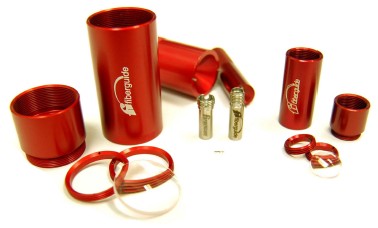

Fiberguide SMA・FC・STレセプタクル型 コリメータ&フォースユニット
Fiber Optic Collimators & Focus Guide



FC・SMAレセプタクル型コリメータとフォーカスユニットで、
コネクタ付光ファイバコードからの出射光をコリメートし、
集光する事が容易になります。

コリメーションする場合、同コリメータ(マイクロ、ミディ、又はマクロタイプ)と
SMA、FC、またはSTコネクタ付ファイバコードは容易に着脱可能です。
集光する場合は、同コリメータと同フォーカスガイドが容易に着脱可能です。

■ 用途
・ フリースペースカップリング
・ 材料加工
・ 天文学
・ 計測学
・ 量子光学
・ イメージング

■ 標準仕様
コリメータの焦点距離:
フォーカスユニットの焦点距離:
適用ファイバ:
コア径:
適用波長範囲:
N. A.:
レンズ材質:

コネクタタイプ:
使用温度範囲:
10mm、18mm、38mmから選択可能
18mm、25mm、38mm、51mm、76mmから選択可能
シングルモード & マルチモード
<1000um
190-2400nm
0.12〜0.37
BK-7(波長350〜2000nmに最適)、石英(波長200〜2000nmに最適)から選択可能
※ レンズ端面にARコーティングは付いていません。
SMA905、FC、STから選択可能
-40〜+100℃

■ 標準品一覧
- 品 番 レンズ材料 焦点距離 レンズ外径 筐体の材質 筐体の外形寸法
【マイクロタイプ】
  コリメータ
  コリメータ

COL005B0101
COL005S0101

BK7
溶融石英

10mm
10mm
5mm ステンレス  φ6.35 x 23.37mm
 ※ マイクロタイプはコリメータのみで、
   フォーカスガイドはありません。
【ミディタイプ】
  コリメータ
  フォーカスガイド
  フォーカスガイド
  フォーカスガイド
  コリメータ
  フォーカスガイド
  フォーカスガイド
  フォーカスガイド

COL012B0181
FSG012B0180
FSG012B0250
FSG012B0380
COL012S0181
FSG012S0180
FSG012S0250
FSG012S0380

BK7
BK7
BK7
BK7
溶融石英
溶融石英
溶融石英
溶融石英

18mm
18mm
25mm
38mm
18mm
18mm
25mm
38mm
12mm アルミニウム  コリメータ:
    φ15.88 x 34.29m

 フォーカスガイド:
    φ15.88 x 16.38mm
【マクロタイプ】
  コリメータ
  フォーカスガイド
  フォーカスガイド
  フォーカスガイド
  コリメータ
  フォーカスガイド
  フォーカスガイド
  フォーカスガイド

COL025B0381
FSG025B0380
FSG025B0510
FSG025B0760
COL025S0381
FSG025S0380
FSG025S0510
FSG025S0760

BK7
BK7
BK7
BK7
溶融石英
溶融石英
溶融石英
溶融石英

38mm
38mm
51mm
76mm
38mm
38mm
51mm
76mm
25mm アルミニウム  コリメータ:
    φ28.58 x 52.83mm

 フォーカスガイド:
    φ28.58x25.40mm


■ 各コリメータ & フォーカスガイドの寸法図

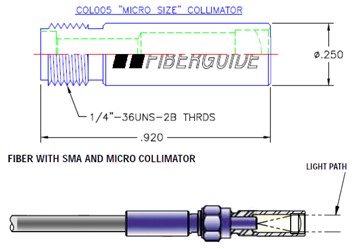

【マイクロタイプ】

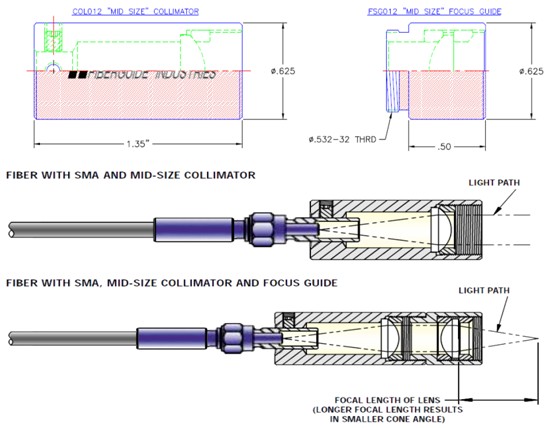

【ミディタイプ】

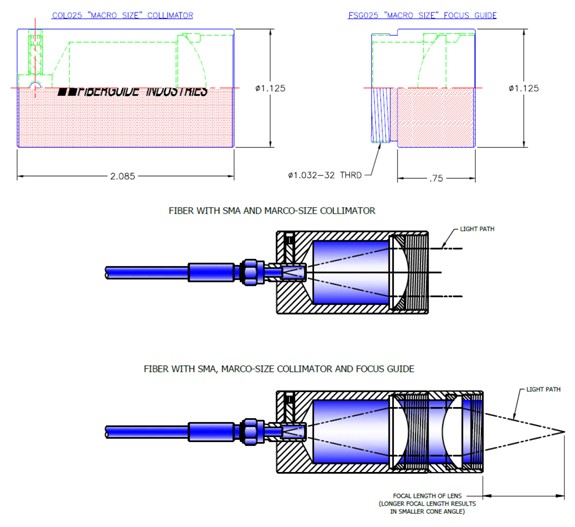

【マクロタイプ】

■ コリメータ通過後のビームの発散角とビーム径
  コリメーションビームの発散角の算出式 『 Ad = Dc/f 』
Ad:
Dc:
f:
光ファイバ発散角(mrad)
光ファイバのコア径(um)
レンズ焦点距離(mm)

  コリメーションビーム直径の算出式 『 Db = 2f・NA 』
Db:
f:
NA:
ビーム直径(mm)
レンズ焦点距離(mm)
光ファイバの開口数
※ メーカ仕様書はこちらです。
