Fiberguide　光ファイバアッセンブリ、コード＆バンドル
Fiber Optic Assemblies, Cord & Bundle


光ファイバアッセンブリ、コード＆バンドルは、ユーザー仕様にて製作致します。
Motheye Anti Reflectionと組み合わせることで、さらに高透過率を得ることも可能です。

※　標準品のファイババンドルにつきましては、こちらをご参照下さい。

■　光ファイバコード

※ 　標準品のハイパワーレーザ伝送用マルチモード光ファイバコードにつきましては、こちらをご参照ください。

　光ファイバ 　Fiberguide社の光ファイバの中から指定下さい。
　他社製の光ファイバでも対応致します。
　両端加工 　スリーブ、FC、SMA、STコネクタ、あるいは光ファイバ剥き出しで研磨など。
　＜備考＞ハイパワーレーザビーム伝送用のSMAコネクタも供給しています。
　シース材 　ナイロン、PVC、PVCモノコイル、SUS.モノコイルなど
　端面コーティング 　無反射、全反射コーティングなど


■　バンドルデザイン

　バンドル構造 　光ファイバをランダム、あるいはスクランブルに束ねます。
　ハウジング 　フェルールとコネクタをユーザー仕様で設計します。
　端面形状 　ラウンド、リング、正方形、長方形、ライン（スリット）など
　コネクタ材質 　アルミニウム、ステンレススティール、高温ポリマーなど
　シース材質
　ファイバグラス （耐熱温度 ≒ 650℃）
　SUS.モノコイル （耐熱温度 ≒ 385℃）
　PVCモノコイル （耐熱温度 ≒ 105℃）
　バンドル形状 　分岐なし、2分岐から多分岐
　長　さ 　0.05m〜50m
　使用環境 　大気温、高・低温度、真空、電磁気、化学薬品、放射線など

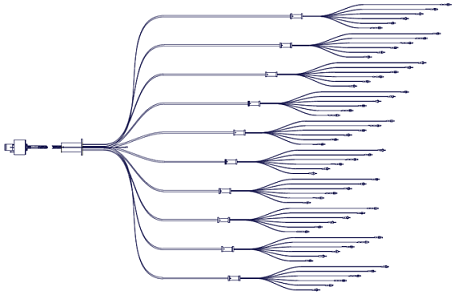

※　例）多分岐バンドル


■　主な用途

　デジタルプロジェクション 　・映画用のレーザープロジェクタ
　バイオ 　・セルソーター
　・フローサイトメトリー
　・プレートリーダー
　医療 　・レーザーメス
　・網膜光凝固手術
　・内視鏡
　計測、センシング 　・ひずみ
　・温度
　分光 　・LIBS
