Fiberguide ハイパワーレーザ光伝送用 光ファイバケーブル
High Power Laser Assemblies

Fiberguide社のハイパワーレーザ光伝送用光ファイバケーブルには、ハイパワーSMAコネクタ又はハイパワー用の
FD-80コネクタが使用されており、光源から対象物まで、レーザ光を伝送します。
レーザ切断や溶接、ドリル加工、マーキングなどの用途に適しています。

※ FD-80コネクタの詳細はこちらです。

■ 仕様
 ファイバのコア/クラッド径  105/125, 100/250, 100/500um
 200/220, 200/240, 200/500um
 300/330, 300/260, 300/500um
 400/440, 400/480, 400/500um
 600/660, 600/720, 600/750um
 800/880, 800/960, 800/1000um
 1000/1100, 1000/1200um
 1500/1650, 1500/1800um
 N. A.  0.12, 0.20, 0.22, 0.26
 設計波長  高OHタイプ=190〜1250m
 低OHタイプ=300〜2400nm
 使用温度範囲  -40〜+100℃
 コネクタタイプ  HP SMA(ハイパワーSMA)
 MSHP SMA(モードストリップ機能付きのハイパワーSMA)
 HP FD-80(ハイパワーFD-80)
 MSHP FD-80(モードストリップ機能付きのハイパワーFD-80)
 シース材の材質  HP SMAコネクタの場合; φ5.5〜8mmのPVCモノコイル
 MSHP SMAコネクタの場合; φ3.8mmのSUSフレキシブル管
 HP FD-80コネクタの場合; φ7mmのSUSフレキシブル管またはφ8mmのPVCモノコイル
 MSHP FD-80コネクタの場合; φ7mmのSUSフレキシブル管またはφ8mmのPVCモノコイル

■ 特長
   HPSMAコネクタやFD-80コネクタを使用したアッセンブリはエポキシ不使用で製作されており、
   ファイバの先端は、フェルール内で中空構造(エアギャップ構造)になっていますので、効率良く放熱されます。
   また、ファイバ端面はレーザグレード研磨されており、よりハイパワーのレーザ光伝送が実現されます。

■ HPSMAコネクタとHPFD-80コネクタの違い
   2種類のコネクタの主な違いは、伝送可能なパワーの違いとコネクタキーの有無です。
   HPSMAコネクタにはキーがありませんが、HPFD-80コネクタには
   キーがありますので、ファイバコードの着脱ごとにレーザ光の伝送特性が異なる事を避けられます。

■ コネクタ形状

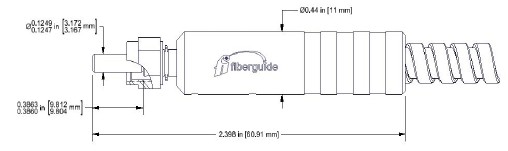

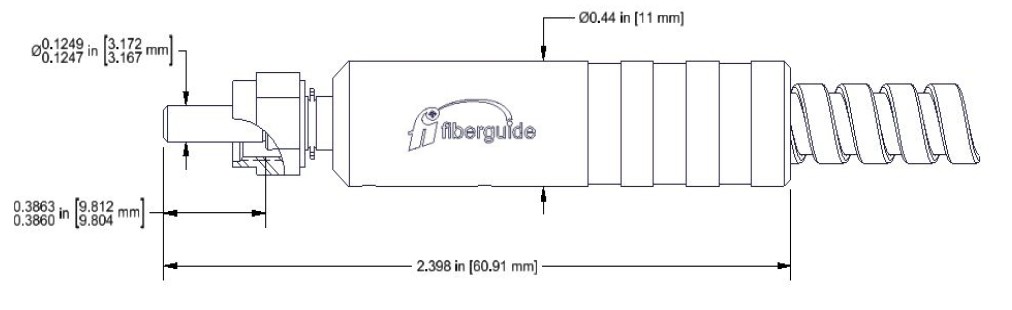

HPSMAコネクタ

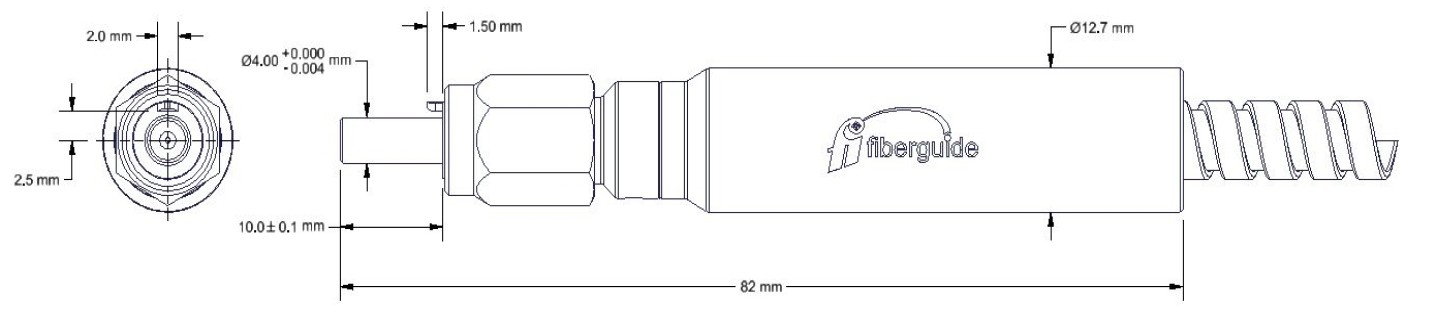

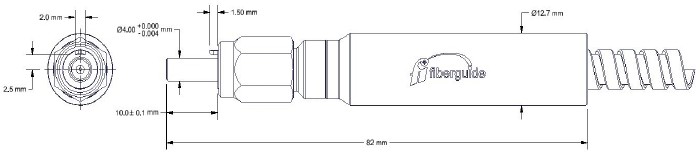

HPFD-80コネクタ

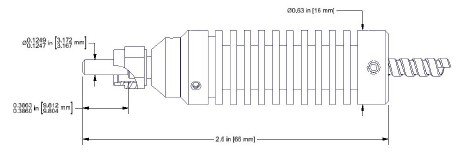

モードストリップ機能付き HPSMAコネクタ

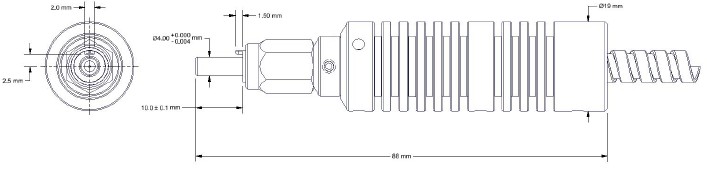

モードストリップ機能付き HPFD-80コネクタ



■ 品番構成
HP − AA − BB − CCCCCC − DDD − E − FF

AA ・・・ 入射コネクタ
CCCCCC ・・・ ファイバタイプ
 20
 21
 23
 24
 HPSMA
 MS HPSMA
 HPFD-80
 MS FD-80
コア/クラッド径
(um)
NA 波長範囲
UV-VIS
193〜800nm
VIS-IR
400〜2100nm
100/250 0.22 A1A5CH A1A5LH
200/240 A2A3CH A2A3LH
300/360 A3A3CH A3A3LH
400/480 A4A3CH A4A3LH
600/720 A6A3CH A6A3LH
800/960 A8A3CH A8A3LH
1000/1200 10A3CH 10A3LH
1500/1800 15A3CH 15A3LH
100/500 0.20 A1A8GH A1A8RH
200/500 A2A5GH A2A5RH
300/500 A3A7GH A3A7RH
400/500 A4A6GH A4A6RH
600/750 A6A6GH A6A6RH
800/1000 A8A6GH A8A6RH
BB ・・・ 出射コネクタ
 01
 02
 13
 14
 15
 20
 21
 23
 24
 SMA905
 SMA906
 クリーブのみ
 研磨のみ
 カットのみ
 HPSMA
 MS HPSMA
 HPFD-80
 MS HPFD-80
DDD ・・・ 全長
 XXX  メートルで記載下さい。(XX.X)
 例: 010=1.0m
     100=10.0m
     305=30.5m
E ・・・ シース材(保護チューブ)の材質
F ・・・ ARコーティング
 A
 E
 スクエアロック構造のSUSフレキシブル管
 PVCチューブ外皮のSUSフレキシブル管
 ブランク ARコーティングなし
 XX ハイパワー伝送用のコーティングの
オプションがありますので、ご希望仕様を
お知らせ下さい。

※ Fiberguide社仕様書はこちらです。
