Fiberguide　ハードポリマーバッファ付　コア/クラッド石英ファイバ
Hard Polymer Coated Silica/Silica Fiber
Eduraguide HPC付きコア/クラッド石英ファイバは、
石英クラッドにハードポリマークラッドがコーティングされており、
紫外〜赤外の波長域において、
高透過率＆良好なビーム特性でビーム伝送します。

N. A.は0.22±0.02で、使用可能温度は-60℃〜125℃です。
分光学、ハイパワー伝送、医療などの用途に適しており、
高OH基のUV〜VIS伝送用と、低OH基のVIS〜IR伝送用の
2タイプを、標準ラインナップしました。

■　特 長
・
・
・
・
・

・
・		 石英クラッドの安定性により、ハイパワー伝送や高温での使用が可能。
低屈折率、フッ素ドープのクラッドにより、プラスチッククラッドファイバやボロシリケートファイバに比べ、透過特性が良好。
低偏心度により、コネクタ取付けの際のコアの位置合せが容易。
厚いクラッド厚により、高透過率なファイババンドルを実現。
HOPCバッファーが、ジャケット除去時の石英クラッド損傷を防止。
また、ファイバ強度が向上し、静的疲労が軽減。
石英クラッドとHOPCバッファーの高い密着性。
出射ビームの発散角は約25°。

■　仕 様
品　番 波長 N. A.*1 コア径
(um)		 クラッド径
(um)		 ハードポリマー
バッファ径
(um)		 テフゼル
ジャケット径
(um)		 ダメージ閾値 最小曲げ半径
CW*2 パルス*3 瞬時的 恒久的*4
SFSH200/240Z UV〜VIS 0.22 200±8 240±5 260±6 400±30 0.2kW 1.0MW 24mm 48mm
SFSH365/400Z 365±14 400±8 425±10 750±30 0.7kW 3.4MW 40mm 80mm
SFSH550/600Z 550±19 600±10 630±10 1040±30 1.5kW 7.6MW 60mm 120mm
SFSH910/1000Z 910±30 1000±15 1035±15 1400±30 5.0kW 25.1MW 100mm 200mm
AFSH200/240Z VIS〜NIR 200±8 240±5 260±6 400±30 0.2kW 1.0MW 24mm 48mm
AFSH365/400Z 365±14 400±8 425±10 750±30 0.7kW 3.4MW 40mm 80mm
AFSH550/600Z 550±19 600±10 630±10 1040±30 1.5kW 7.6MW 60mm 120mm
AFSH910/1000Z 910±30 1000±15 1035±15 1400±30 5.0kW 25.1MW 100mm 200mm
■　仕　様
・　ジャケット材
・　使用可能温度
・　プルーフテスト
・　最大減衰値
：
：
：
：
クリア（無色）テフゼル
-60℃〜125℃
100kpsi
12dB/km @532nm
8dB/km @690nm
*1 50%の強度で2m長、コーティングなし、モードストリップ
*2
*3		 CW：
パルス：		 波長1064nmのNd:YAGレーザの場合、1MW/cm2、入射スポット径はファイバコア径の約80%です。
波長1064nmのNd:YAGレーザの場合、5GW/cm2、パルス幅10nsec、パルス幅と入射スポット径は
ファイバコア径の約80%です。
*4 ファイバ破損の統計分析から、ファイバへの負荷はプルーフテストレベルの50%以下を推奨します。

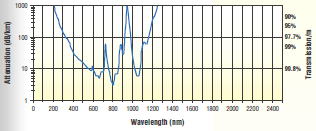

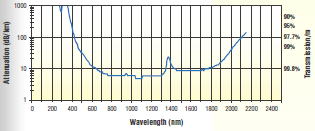

■　減衰曲線
【SFSHシリーズ】 【AFSHシリーズ】
