Fiberguide　ハイパワー伝送用ユニクラッドファイバ
〜High Power Fiber AFR/SFR Series~
 　　　　
■　特　長

・　ステップインデックス型

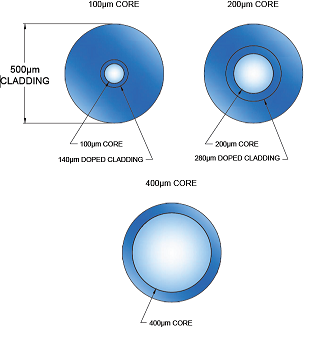

・　コア径に対するクラッド径比が大きく、ハイパワー伝送に最適

・　コア径100~400umに対し、クラッド径が500umに統一され、
　　融着やアライメントが容易
　　（コア径600um以降はクラッド径も比例して大きくなります。）

・　NA0.20±0.02


■　用　途

・　材料加工
・　ファイバレーザ
・　その他、ハイパワー用途		 　

■　仕　様

AFRシリーズ　

設計波長：　　　VIS-IR　(Low OH)　300-2400nm

NA：　　　　　　　0.20±0.02　

プルーフテスト：　100KPSI　4軸曲げ試験

品　番 コア径
（um)		 フッ素ドープクラッド径
（um)		 ドープなしクラッド径
(um)		 シリコンバッファ径
(um)		 ナイロンジャケット径
(um)		 曲げ半径(mm)
瞬間的 恒久的
AFR100/140/500N 100±2 140±3 500±10 780±23 1300±65 ≧50 ≧100
AFR200/280/500N 200±4 280±6 500±10 780±23 1300±65 ≧50 ≧100
AFR300/420/500N 300±6 420±9 500±10 780±23 1300±65 ≧50 ≧100
AFR400/500N 400±8 500±10 N/A 780±23 1300±65 ≧50 ≧100
AFR600/750N 600±12 750±15 N/A 1100±33 1700±85 ≧50 ≧100
AFR800/1000N 800±16 1000±20 N/A 1320±40 2000±100 ≧50 ≧100


SFRシリーズ　

設計波長：　　　UV-VIS　(High OH)　190 - 1250nm

NA：　　　　　　　0.20±0.02　

プルーフテスト：　100KPSI　4軸曲げ試験

品　番 コア径
（um)		 フッ素ドープクラッド径
（um)		 ドープなしクラッド径
(um)		 シリコンバッファ径
(um)		 ナイロンジャケット径
(um)		 最少曲げ半径(mm)
瞬間的 恒久的
SFR100/140/500N 100±2 140±3 500±10 780±23 1300±65 ≧50 ≧100
SFR200/280/500N 200±4 280±6 500±10 780±23 1300±65 ≧50 ≧100
SFR300/420/500N 300±6 420±9 500±10 780±23 1300±65 ≧50 ≧100
SFR400/500N 400±8 500±10 N/A 780±23 1300±65 ≧50 ≧100
SFR600/750N 600±12 750±15 N/A 1100±33 1700±85 ≧50 ≧100
SFR800/1000N 800±16 1000±20 N/A 1320±40 2000±100 ≧50 ≧100
