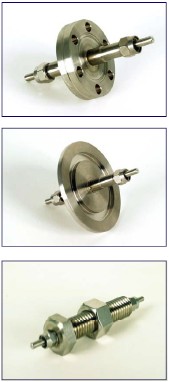

Fiberguide　真空用フィードスルー Vacuum and Pressure Feedthroughs

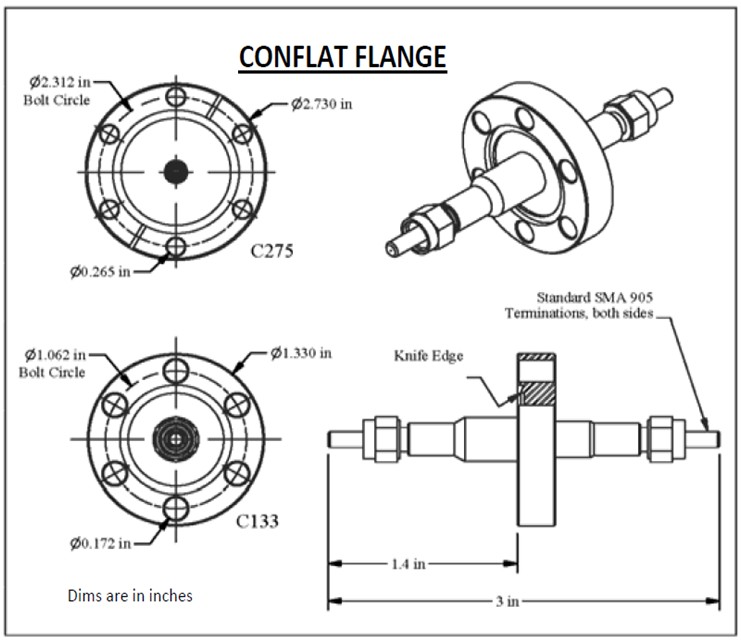

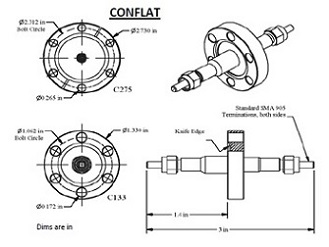

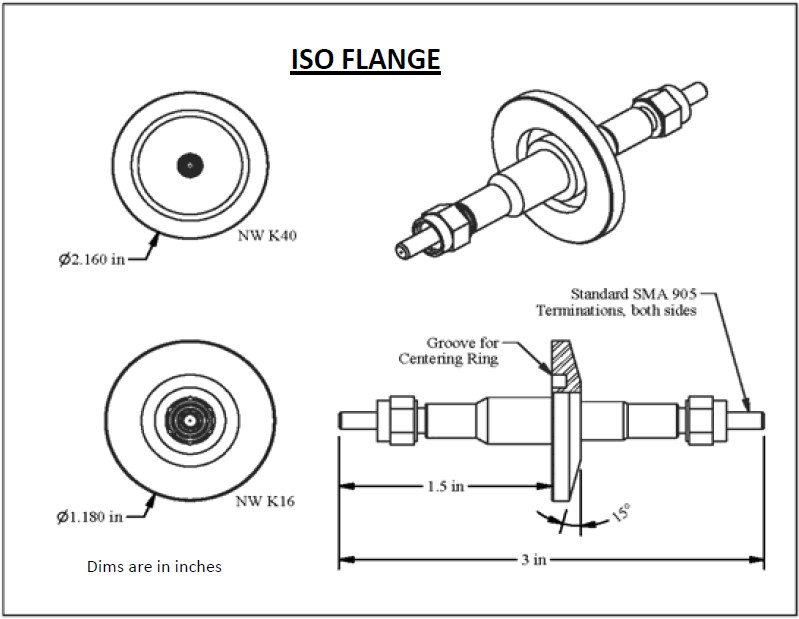

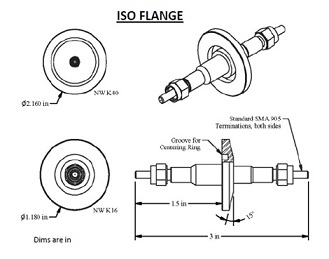

■　特長 ・　入射/出射側にSMAコネクタ付き ・　紫外〜可視光用　または　可視〜近赤外光用 ・　コア/クラッドの材質は石英/石英 ・　サージカルグレードのステンレス製マウント ・　使用温度　<125℃ ・　標準コア径：200, 400, 600um（NA=0.22） ・　マルチポート、標準以外のファイバコア径やNA、コネクタに対応可能。 ・　UHVと互換性あり ・　RoHS準拠 ■　仕様 使用ファイバ： 設計波長： コア/クラッド径の比率： N. A.： 耐真空度： 温度範囲： 挿入損失： SI型マルチモードファイバ（ポリイミドコーティング付） 紫外〜可視光用（200-800nm）または 可視〜近赤外光用（400-2000nm） 1:1.1 0.22±0.02（全角で24.5°） 1x10^-10Torr -190〜+125℃ 0.8dB〜2dB ■　品番 1.33" Con-Flat Part Number Description VFT-200-UV-C133 200μm, 1.33" Con-flat, UV VFT-200-NIR-C133 200μm, 1.33" Con-flat, NIR VFT-400-UV-C133 400μm, 1.33" Con-flat, UV VFT-400-NIR-C133 400μm, 1.33" Con-flat, NIR VFT-600-UV-C133 600μm, 1.33" Con-flat, UV VFT-600-NIR-C133 600μm, 1.33" Con-flat, NIR 2.75" Con-Flat Part Number Description VFT-200-UV-C275 200μm, 2.75" Con-flat, UV VFT-200-NIR-C275 200μm, 2.75" Con-flat, NIR VFT-400-UV-C275 400μm, 2.75" Con-flat, UV VFT-400-NIR-C275 400μm, 2.75" Con-flat, NIR VFT-600-UV-C275 600μm, 2.75" Con-flat, UV VFT-600-NIR-C275 600μm, 2.75" Con-flat, NIR K16 ISO Part Number Description VFT-200-UV-K16 200μm, K16 ISO Con-flat, UV VFT-200-NIR-K16 200μm, K16 ISO Con-flat, NIR VFT-400-UV-K16 400μm, K16 ISO Con-flat, UV VFT-400-NIR-K16 400μm, K16 ISO Con-flat, NIR VFT-600-UV-K16 600μm, K16 ISO Con-flat, UV VFT-600-NIR-K16 600μm, K16 ISO Con-flat, NIR K40 ISO Part Number Description VFT-200-UV-K40 200μm, K40 ISO Con-flat, UV VFT-200-NIR-K40 200μm, K40 ISO Con-flat, NIR VFT-400-UV-K40 400μm, K40 ISO Con-flat, UV VFT-400-NIR-K40 400μm, K40 ISO Con-flat, NIR VFT-600-UV-K40 600μm, K40 ISO Con-flat, UV VFT-600-NIR-K40 600μm, K40 ISO Con-flat, NIR Bolt Style Feedthrough Part Number Description VFT-200-UV-B500 200μm, Bolt Style, UV VFT-200-NIR-B500 200μm, Bolt Style, NIR VFT-400-UV-B500 400μm, Bolt Style, UV VFT-400-NIR-B500 400μm, Bolt Style, NIR VFT-600-UV-B500 600μm, Bolt Style, UV VFT-600-NIR-B500 600μm, Bolt Style, NIR ※　各フランジの拡大図はこちらです。　　　Conflat Flange 　　ISO Flange 　　Bolt Style
