■Frank Optic Products社
フランク・オプティック・プロダクツ（Frank Optic Products）社は、光通信学において特別な問題解決策として世界的技術情報を作り出します。
広範囲かつ近代的な製品、測定技術だけでなく、光学技術者や、物理学、電子工学の専門家又は設計士などの分野は、試作品からlarge
seriesまでに及ぶことで、全ての顧客の要求を満たすことを保証し、価格と品質において、特別な技術情報を生み出します。
創立者のDieter W.Frank氏がCEOを務めており、彼が第一の会社を設立するまでには25年以上の国際的経験があります。彼は生産部長として光学工業の管理職に就き、上級販売・マーケティング部長、そして経営者として国際的水準で働いていました。1997年、ウルムにFrank
Optic Productsを創立、その後1999年にベルリンを本拠地として現在のFranc Optic
Products GmbH optische Technologienを創立しました。今もなお彼は代表取締役兼CEOを務めています。
■HPLD/HPLN概要
●…標準規格
○…オプション |
LLK規格 |
D80規格 |
HPLD/LN
automotive |
HPLD/LN
D15 |
HPLD/LN
D10 |
HPLK
CoolConnect |
HPLK
FD80ModeStripAC |
| ハンドリングパワー上限(CW) |
約10kW |
約5kW |
約4kW |
約1kW |
約0.6kW |
| 端面反射保護 |
● |
● |
● |
● |
● |
| プラグインwatchdog |
●3極 |
●2極 |
○2極 |
○1極 |
○1極 |
| 温度watchdog |
● |
● |
○ |
○ |
○ |
| 絶縁 |
● |
● |
○ |
○ |
○ |
| ファイバ破損watchdog |
● |
● |
○ |
○ |
○ |
| RFIDタグ |
○ |
○ |
○ |
- |
- |
| レーザキャップ(AR付き保護用ウィンドウ) |
○ |
○ |
○ |
- |
- |
ハイブリッド保護チューブ
プラスチック&メタルチューブ
プラスチックチューブのみ |
●
-
- |
○
●
- |
-
●
○ |
-
メタルのみ
- |
-
メタルのみ
- |
| 水冷機構 |
●10bar |
○5bar |
○5bar |
●5bar |
●5bar |
| コネクタ回転防止キー |
● |
○ |
○ |
● |
● |
| 外部飛散物ガード |
● |
○ |
○ |
- |
- |
| フランジ* |
○
(水冷機構あり/なし) |
○
(水冷機構あり/なし) |
○
(水冷機構あり/なし) |
○
(水冷機構なし) |
○
(水冷機構なし) |
| ファイバコア径 |
φ200um
〜
φ1500um |
φ400um
〜
φ1500um |
φ400um
〜
φ1200um |
φ200um
〜
φ1500um |
φ200um
〜
φ1500um |
| ケーブル長 |
2~200m |
2~200m |
1~50m |
1~50m |
1~50m |
| NA |
0.22 |
0.22 |
0.22 |
0.22 |
0.22 |
| メーカ互換性 |
Trumpf
HIGHYAG
Optoskand |
Trumpf
HIGHYAG
Optoskand |
Trumpf
HIGHYAG |
Mitsubishi |
Mitsubishi |
*フランジの水冷機構はケーブル本体の水冷機構とは別の機構です
| ―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――― |

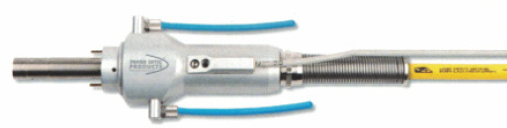

| 品名：HPLD-D15CCB |
出力上限：~20kW |
プラグタイプ FOP-D15CCB
プラグフェルール Φ15mm、長さ59mm
ファイバタイプ マルチモード マルチクラッド、溶解石英ファイバ
N. A. 0.22
コア径 Φ200um~Φ3000um
長さ 2~100m
ファイバロス <3% |
 |
| ―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――― |
| 品名：HPLD/HPLN D15automotive |
出力上限：1~12kW |
プラグタイプ コニカルコネクタ FOP-KSA
プラグフェルール Φ17mm x 37.2mm
ファイバタイプ マルチモード マルチクラッド溶解石英ファイバ
N. A. 0.22
コア径 Φ200um~Φ1500um
長さ 5~50m
ファイバロス <3% |
 |
| ―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――― |
| 品名：HPLD/HPLN D15(Trumpf LLK-B) |
出力上限：1~7kW |
プラグタイプ FOP-D15
プラグフェルール Φ15mm、長さ59mm
ファイバタイプ マルチモード溶解石英ファイバ
N. A. 0.22
コア径 Φ200um~Φ3000um
長さ 5~200m
ファイバロス <3% |
 |
| ―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――― |
| 品名：HPLD/HPLN D10(Trumpf LLK-A) |
出力上限：1~5kW |
プラグタイプ FOP-D10
プラグフェルール Φ10mm、長さ56mm
ファイバタイプ マルチモード溶解石英ファイバ
N. A. 0.22
コア径 Φ100um~Φ2500um
長さ 3~100m
ファイバロス <3% |
 |
| ―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――― |

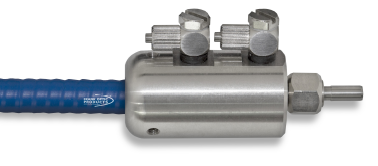

| 品名：HPLK-FD80 Coolconnect |
出力上限：~1kW |
水冷機能付き |
 |
| ―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――― |

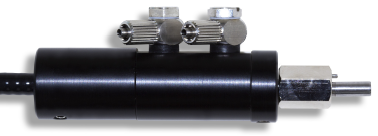

| 品名：HPLK-FD80ModeStripAC |
出力上限： |
水冷機能付き |
 |
| ―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――― |
メーカカタログはこちらです。
メーカフライヤーはこちらです。
|
