フッ化物ガラス光ファイバ（マルチモード、シングルモード）
Fluoride glass fiber for multimode and singlemode
ル・ベール・フリュオーレ社（Le Verre Fluore）は、フランス ブルターニュにあり、1982年に世界に先駆けて、マルチモード
フッ化物ガラス光ファイバ（ZBLANファイバ）を商品化し、販売を開始しました。
現在では、同光ファイバの研究開発で培った技術や経験を基に、希土類元素ドープフッ化物ガラス光
ファイバ等の機能性光ファイバも製品に加え、常に新製品の開発に注力しています。
【フッ化物ガラス光ファイバの特長】
フッ化物ガラス光ファイバは、数種類のフッ素化合物で構成されており、可視域から中赤外域迄の幅広い
透過特性を有します。
フッ化物ガラス光ファイバは、コアとクラッドを有するプリフォームから線引きし、同時にUV硬化の
ポリアクリレート樹脂で被覆します。
【フッ化物ガラス光ファイバの応用例】
マルチモードフッ化物ガラス光ファイバは、シリカ光ファイバでは、透過しない波長域である2umから
5um帯における、レーザーパワーの伝送や計測分野での使用に適しています。
希土類元素ドープフッ化物ガラス光ファイバは、アップコンバージョンレーシングによる、緑色、青色及び
中赤外光レーザーや、通信波長である1.3um及び1.5um帯の信号光を直接増幅させる光ファイバアンプ等
の使用に期待されています。
【フッ化物ガラスZBLANの特性値】
| ガラス構成 (mole%) |
： ZrF4…57%, BaF2…34%, LaF3…5%, AlF3…4% |
| ガラス転移点 (Tg) |
： 300℃ |
| 融点 |
： 550℃ |
| 屈折率 (nd) |
： 1.519 |
【マルチモード】
1) 標準ZFGマルチモードIRguide Fiber
| ファイバ |
使用波長 |
コア径 |
クラッド径 |
コーティング径 |
NA |
減衰 |
曲げ半径 |
動作温度 |
| ZFG |
0.3~4.3um |
100um |
150um |
220um |
0.2 |
≦0.05 dB/m[0.3~3.4um]
≦0.1 dB/m[3.4-~3.6um]
≦1 dB/m[3.6~4.3um] |
≧50mm |
-180~150℃ |
| 200um |
250um |
340um |
| 300um |
350um |
500um |
| 400um |
450um |
610um |
標準200/250um ZFGマルチモードファイバの減衰
2) 標準IFGマルチモードIRguide Fiber
| ファイバ |
使用波長 |
コア径 |
クラッド径 |
コーティング径 |
NA |
減衰 |
曲げ半径 |
動作温度 |
| IFG |
0.3~5.3um |
130um |
200um |
250um |
0.3 |
≦0.05 dB/m[2~4.1um]
≦0.1 dB/m[1.7-~4.3um]
≦1 dB/m[0.3~5.3um] |
≧50mm |
-180~150℃ |
| 200um |
250um |
340um |

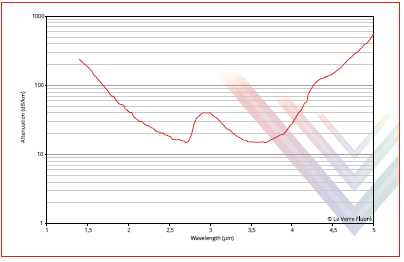

標準200/250um IFGマルチモードファイバの減衰
3) 標準AFGマルチモードIRguide Fiber
| ファイバ |
使用波長 |
コア径 |
クラッド径 |
コーティング径 |
NA |
減衰 |
曲げ半径 |
動作温度 |
| AFG |
0.3~4um |
200um |
250um |
340um |
0.2 |
≦0.06 dB/m[1.7~3.1um]
≦0.1 dB/m[1.2-~3.3um]
≦1 dB/m[0.3~4um] |
≧50mm |
-180~150℃ |
| 450um |
480um |
600um |
0.2 |
| 200um |
250um |
275um |
0.3 |

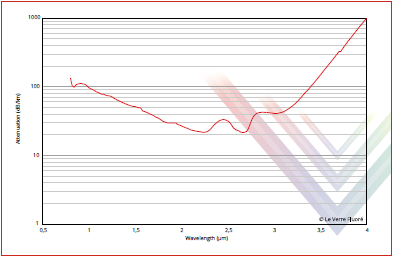

標準200/250um AFGマルチモードファイバの減衰
【シングルモード】
1) 標準ZFGシングルモードIRguide Fiber
| ファイバ |
使用波長 |
コア径 |
クラッド径 |
コーティング径 |
NA |
減衰 |
カットオフ波長 |
曲げ半径 |
動作温度 |
| ZFG |
0.3~4.3um |
6.5um |
125um |
200um |
0.23 |
≦0.05 dB/m[2~3.4um]
≦0.1 dB/m[3.4-~3.6um]
≦1 dB/m[3.6~4.3um] |
1.95um |
≧20mm |
-180~150℃ |
標準200/250um ZFGシングルモードファイバの減衰
【特注】
1) 特注シングルモード&マルチモードIRguide Fiber
| ファイバタイプ |
コア径 |
クラッドタイプ |
NA |
ドーパント |
| マルチモード |
50~1000um |
円, 半円(D shape), 6角形, 8角形 |
0.12~0.35 |
Ce, Pr, Nd, Sm, Eu, Gd, Dy,
Ho, Er, Tm, Yb |
| シングルモード |
1~20um |
円 |
0.1~0.35 |
備考： 上記全てコネクター付きの光ファイバーケーブルでの供給も致します。
※ お問合せには、以下をお知らせ下さい。
| ファイバの種類 |
カットオフ波長 |
ドープパント |
ドープ濃度(molar ppm) |
コア／クラッド径 |
長さ(m) |
|
