TeraIMAGE


〜TeraIMAGE〜

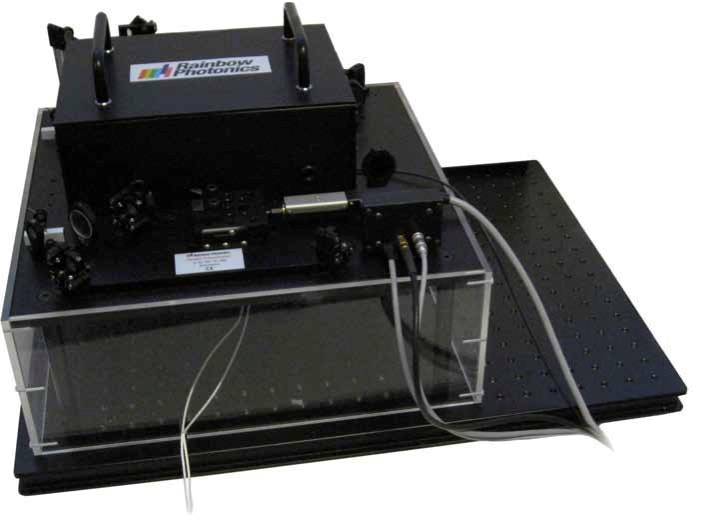

柔軟性の高い時間領域分光(TDS)テラヘルツ分光器且つイメージングシステムです。
この装置は、DAST結晶などの有機結晶をベースにし、通常のアンテナではアクセスできない周波数まで感知します。
(スペクトル域:0.3〜16THz)
TeraKitは、遅延線(DL)、THz発生器、THz探知器、オプティクス、ソフトウェアなど、TeraKitを使用するうえで必要な
光学、機械、電気部品が同梱されています。また、位相スペクトル・フルスペクトルイメージ両方に必要なスキャンメカニズムも
搭載しています。
サンプルサイズは5 x 5 x 2cm3で、様々な物質の分析が可能です。

■ 特長
 ・スペクトル範囲:0.3-16THz*
 ・使用可能な有機結晶: DAST、DSTMS、OH1
 ・ダイナミックレンジ:〜60dB
 ・サンプルサイズ: 5 x 5 x 2cm3
*スペクトル範囲は、使用するレーザのパルス幅と波長によって異なります。


■ 用途
 テラヘルツ波の分光と非導電の材料分析(イメージング可)

■ 結果事例 (TeraIMAGEでDSTMS使用の場合)
〜ポンプレーザー仕様〜
 ・繰返し率        100MHz
 ・中心波長       1565nm
 ・パルス幅         68fs
 ・平均パワー        180mW
 ・アウトプットポート   フリースペース

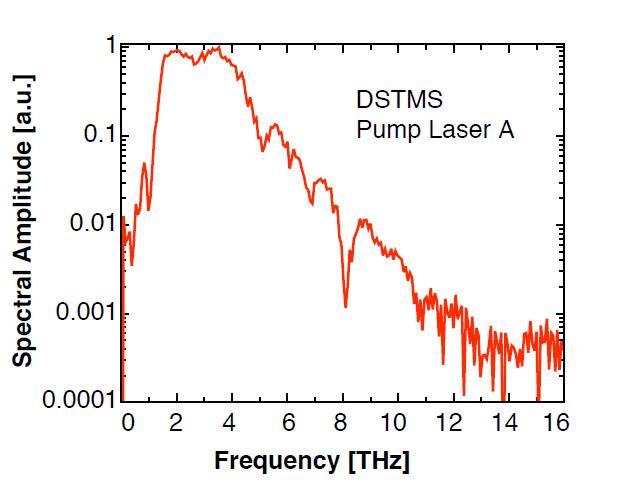

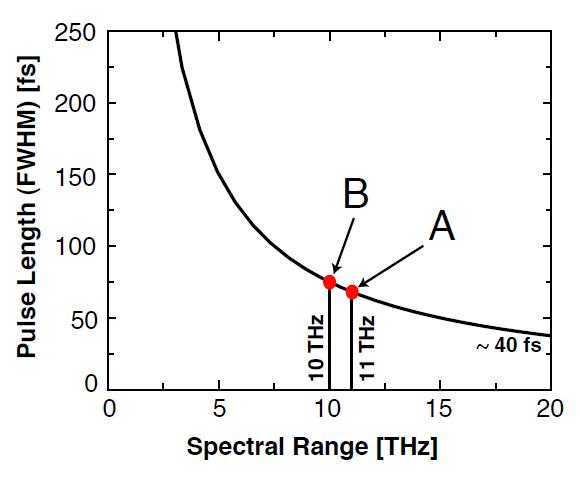

       パルス幅とスペクトル域の関連性                 測定されたTHzスペクトル
