THzゴーレイセル

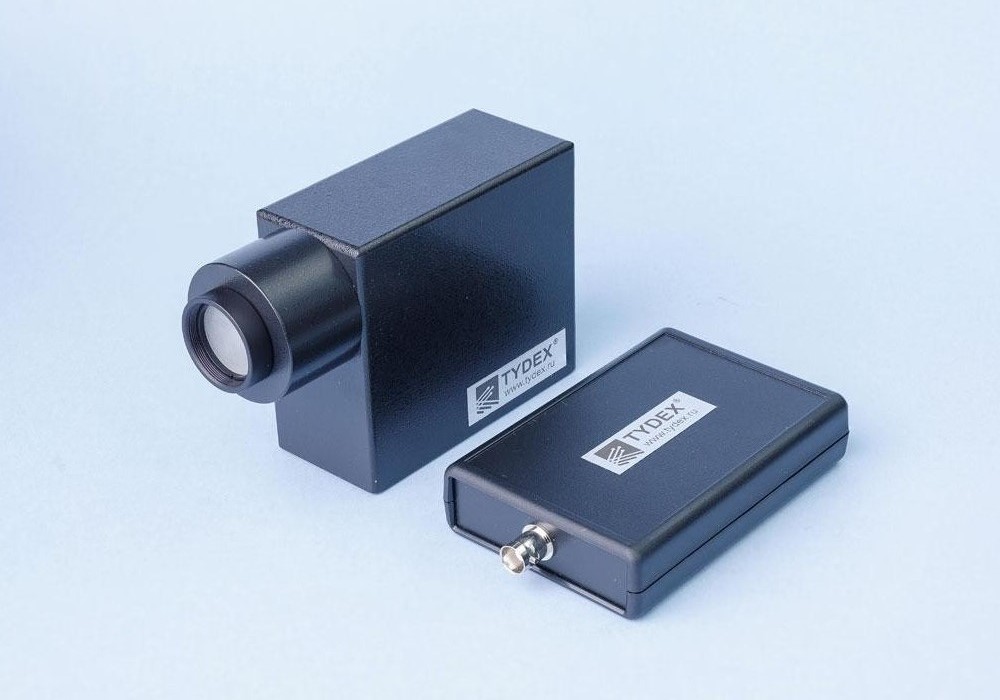

ゴーレイセルは、THz波を検出する最も効率的なデバイスの一つです。 室温で優れた感度を持ち、広い波長範囲にわたって均一な光応答が得られます。 Tydex社のゴーレイ検出器は、完全に自社内で製造・調整されています。 納入品には検出器ヘッドと電源ユニットが含まれます。 オプションとして、フィルター用マウントを提供することも可能です。

ゴーレイセルのアナログ信号をデジタル信号に変換するために、ハードウェアとソフトウェアの複合体を提供することができます。これは、光音響検出器の信号の検出、処理、解析に役立ちます。この複合体は、専用ソフトウェアと、ゴーレイ検出器とパソコンとをUSBインターフェースで接続する電子ユニットで構成されています。
TYDEX社は3つのモデルのゴーレイ検出器を提供しています。

1. GC-1P (HDPEウィンドウ付)

2. GC-1T (TPXウィンドウ付)

GC-1Tはポリエチレン窓をTPXに交換することで、可視・紫外まで広がる広い動作波長域を持つ検出器となりました。TPXはTHz帯での透過率が高く、ダイヤモンドよりも安価であるため、ダイヤモンドの代替品として使用することができます。

3. GC-1D (ダイヤモンドウィンドウ付)

GC-1Dはダイヤモンド製の窓を採用することで、可視域まで広がる広い動作波長帯域を実現しています。THz波や可視光だけでなく、近赤外線にも必要な場合に使用されます。


＜仕様＞
MODEL GC-1P GC-1T GC-1D
Application:
monitoring and control of		 MIR and THz radiation UV-NIR and THz radiation VIS-THz radiation
Material of entrance window High-Density Polyethylene (HDPE) Polymethylpentene(TPX) Diamond
Optimal operating wavelength range 15 ÷ 8000 um 0.3 ÷ 6.5 &
13 ÷ 8000		 0.4 ÷ 8000
Diameter of entrance cone 11.0mm
Diameter of entrance window 6.0mm
Optimal operating wavelength range 15 ÷ 8000 um
Recommended detected power ≤1 x 10-5 W
Optimum modulation frequency 15 ± 5 Hz
Noise-equivalent power @ 20Hz [Typical] 1.4 x 10-10 W/Hz1/2
[Minimum] 0.8 x 10-10 W/Hz1/2
Optical responsivity @ 20Hz [Typical] 1 x 105 V/W
[Minimum] 1.5 x 105 V/W
Response rate [Typical] 30ms
[Minimum] 25ms
Detectivity (D*) at entrance cone aperture [Typical] 7.0 x 109 cm x Hz1/2/W
[Minimum] 11.0 x 109 cm
Ambient operating pressure range 760 ÷ 10-3 mm Hg
Operational and storage temperature range 5 ÷ 40 ℃
Humidity no special requirements
Vibration avoid vibrations at 1 ÷ 100 Hz
Rated voltage 100/115 ± 10%, 220/230 ± 10% VAC
Line frequency 50 ÷ 60 Hz
Overall dimensions 126(L) x 45(W) x 87(H) mm3
Weight 0.8kg
