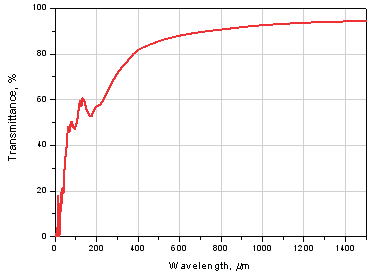

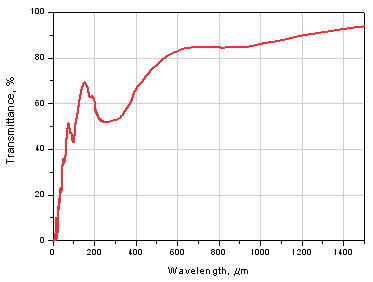

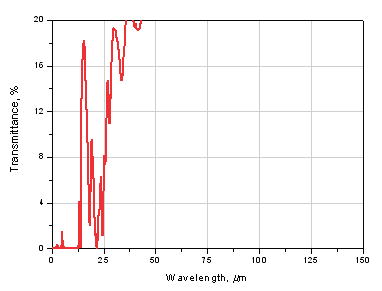

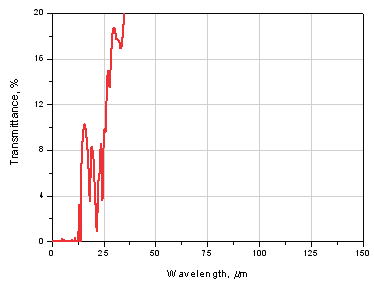

テラヘルツ波用ローパスフィルタ 　　 　THzローパスフィルタは、THz波を透過して、短波長を 　ブロックする為にあります。THzローパスフィルタは、 　フィルタ材料が固定リング付きホルダに一体となっています。 　フィルタの動作原理は、分散，反射，散乱，拡散，回折及び 　干渉を用いて、発振の再分配に基づいています。 　アプリケーション 　−THｚ 分光計 　−イメージング 　−THｚテストデバイス 　−天体観測，天文物理学 　−材料研究 　−センサー及び検出器 　−電気光学研究 　特徴 　−IR〜MMの波長帯で使用 　−パスバンドでの高透過率 　−ストップバンドでの低透過率（<0.1%） 　−ホルダ固定 　標準仕様及び型番　LPF＜周波数THz＞−＜有効径mm＞ Part Number Cutting wavelength, λc, μm Max transmittance of pass band, % Damage threshold, W/cm2,CW LPF23.4-24 13 92 7 LPF23.4-35 LPF23.4-47 LPF23.3-24 13 94 7 LPF23.3-35 LPF23.3-47 LPF23.1-24 13 91 7 LPF23.1-35 LPF23.1-47 LPF14.3-25 21 95 7 LPF14.3-35 LPF14.3-47 LPF10.9-24 27.5 73 8 LPF10.9-35 LPF10.9-47 LPF8.8-24 34 80 8 LPF8.8-35 LPF8.8-47 LPF5.5-24 55 83 8 LPF5.5-35 LPF5.5-47 LPF4.3-24 70 82 8 LPF4.3-35 LPF4.3-47 LPF4.0-24 75 82 8 LPF4.0-35 LPF4.0-47 LPF3.2-24 94 81 8 LPF3.2-35 LPF3.2-47 　　 　 標準サイズ及び形状 　クリアアパーチャ／外径　：　24／31，35／44と 　　　　　　　　　　　　　　　　　　47／60mm 　形状　：　円形フィルタ 　他のサイズ及び特注設計も、ご提供可能です。 　透過率曲線 　　　　　　　　 　　　　　 　　　 　　　　　　　　　　　　　　LPF23.4　透過率 　　　　　　　　 　　　　　　　　 　　　　　　　　　　　　　　LPF23.3　透過率 HOME 株式会社ハナムラオプティクス
