テラヘルツ波用ミラー

 Tydex社は、テラヘルツ波の発振を反射させる用途にミラーをご提供致します。

                  共通仕様
基板材料 石英ガラス
タイプ plano-plano
形状公差,mm +/-025
クリアアパーチャ, % >=90
研磨面仕上, スクラッチ/ディグ  40/20
研削面仕上, Ra 2.5
面精度, λ@633nm 1/4
コーティング ゴールド被膜
ゴールド膜厚, nm 〜400

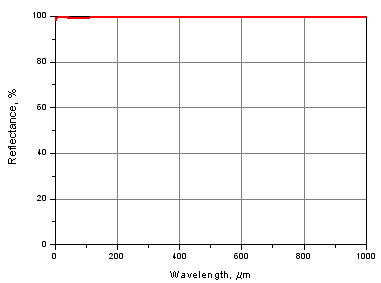

 代表的反射曲線は、下記の通りです。1000μmまでの測定データとなります。


                            標準仕様
No. 直径 厚さ, mm
mm inches
1 25.4 1.0 6.35
2 38.1 1.5 6.35
3 50.8 2.0 6.35
4 76.2 3.0 6.35
