テラヘルツ波用ポラライザ
Tydex社では、遠赤外及びTHz領域の動作向けに、7μmからミリ波での偏光発振に設計されたポリエチレンポラライザ、ポリプロピレンポラライザ、水晶ポラライザの3種類をご提供します。

用 途
・テラヘルツ波顕微鏡
・結晶及び高分子膜の分子配向研究
・イメージング
・センサ及び検出器
・FTIR分光
・テラヘルツ分光学

特 長
・中赤外(7μm)〜テラヘルツ域(3mmを超える)での超広域波長帯での使用

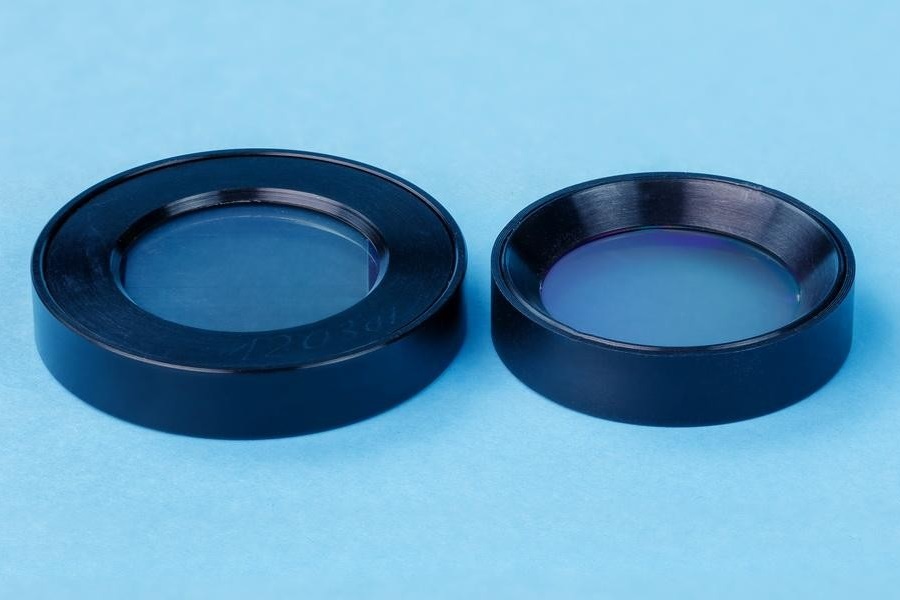

・ホルダ付(グリッド方向のマーク付保護リング)で供給
・ワイヤグリッドポラライザと比べ低価格

各ポラライザの特性
基板材料 硬度ポリエチレン(HDPE) ポリプロピレン(PP) 水晶(CQ)
分光域, μm >= 15 >= 15 >= 100
動作有効径, mm 25 25 25
標準有効径のホルダサイズ, mm D34.9 x 7.9 D40x8 D44x8
最大動作有効径, mm 50 50 38
溝 / mm 1200 1200 333

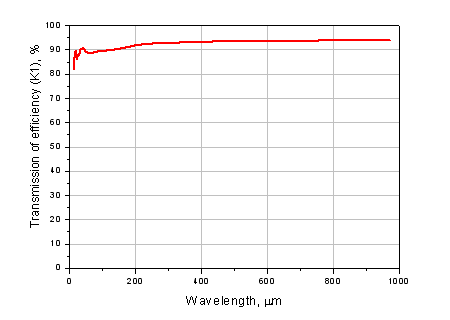

透過効率 K1 (平均), % 85 - 100 (avg. 91)
@15-500μm
70 - 90 (avg. 80)
@15-1500μm
70 - 80 (avg. 75)
@100-1500μm
不要発振の透過率 K2 , % <1 up to 8μm
<0.3 @ 15-600μm
<1 @ 600-1500μm
0.2 @ 15μm
<0.3 @ 15-600μm
<1 @ 600-1500μm
<0.1 @ 100-500μm
<1 @ 500-1500μm
透過率 (K1-K2)/(K1+ K2 ), % >98 @ 8 μm
>99 @ 15-500μm
>98 @ 500-1500μm
99.5 @ 15μm
>96 @ 15-1500μm
>98 @ 100-400μm
>97 @ 400-1500μm
消光比 E=K1/(2 x K2) 100-1500 @ 15-300μm
100-700 @ 300-1500μm
100-10000 @ 15-500μm
75-200 @ 500-1500μm
200-5000 @ 150-300μm
40-600 @ 300-1500μm



ポリエチレンポラライザ

※現在販売停止中

ポリエチレンポラライザは、回折格子が組合わさっており、透過域で動作します。
ポラライザの格子は基板上に三角形状の溝を形成し、その後一組の溝面上にアルミのメタルコーティングをする事で構成されます。

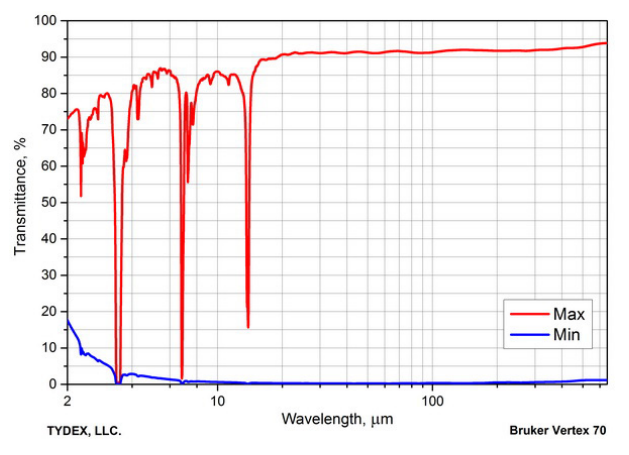

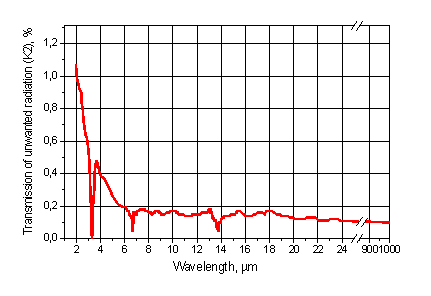

▼ポリエチレンポラライザの最大透過率および最小不要発振透過率

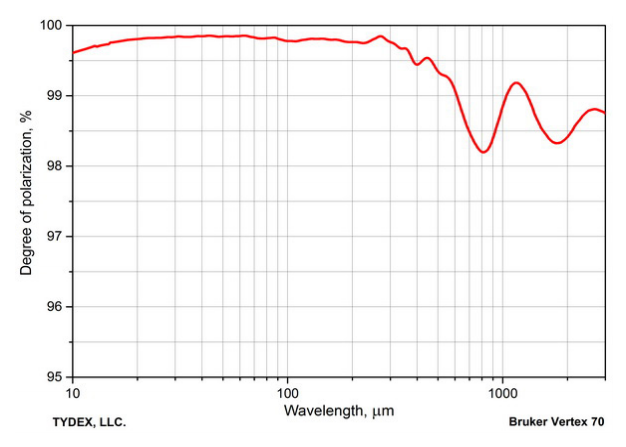

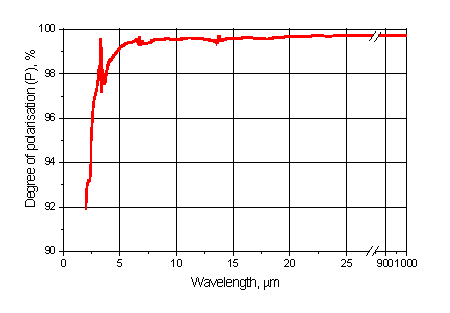

▼ポリエチレンポラライザによる偏光角度


ポリプロピレンポラライザ

ポリプロピレンポラライザは透過型グレーティングでもあり、正弦形状の断面の一部にアルミのメタルコーティングを施すホログラフィック技術を用いて製造されます。

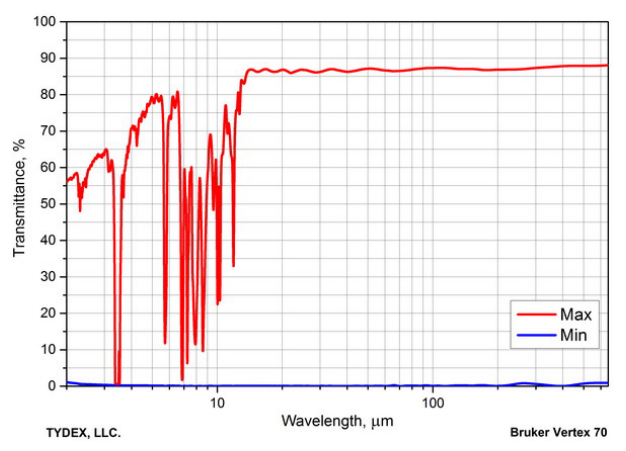

▼ポリプロピレンポラライザの最大透過率および最小不要発振透過率

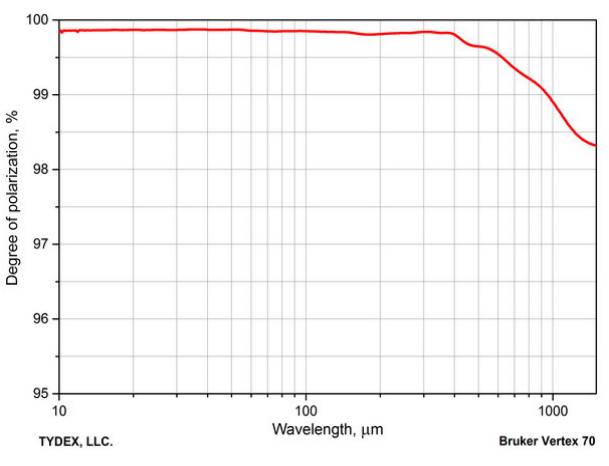

▼ポリプロピレンポラライザによる偏光角度


水晶ポラライザ

水晶基板に微量の金を蒸着させたポラライザです。フィルムタイプのポラライザと比べ、水晶ポラライザはイメージングや高出力レーザ用途において優れた特性を持っています。

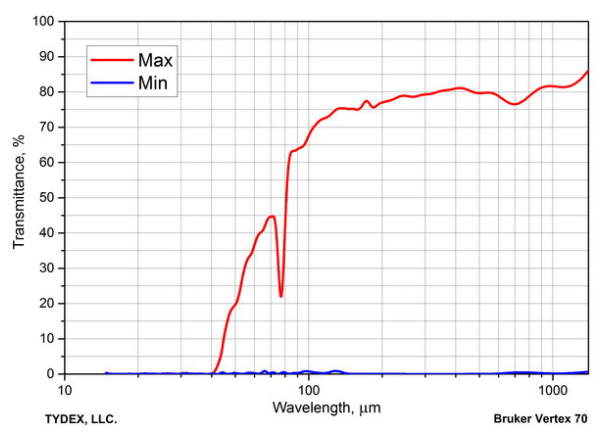

▼水晶ポラライザの最大透過率および最小不要発振透過率

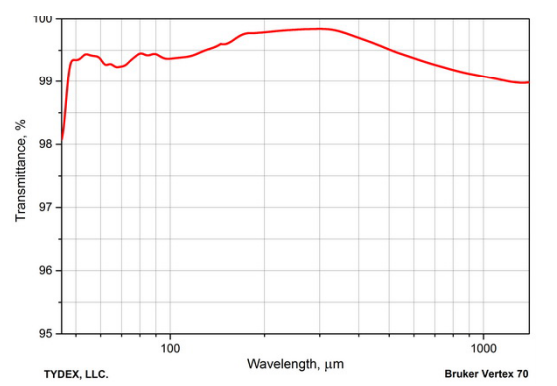

▼水晶ポラライザによる偏光角度



サイズと形状

ポリエチレンポラライザは、周期回折格子技術を使用して、生産されます。
グリッドは、切断された大型サイズ材料上に、配置されます。その為、クリアアパーチャは円形あるいは、お客様のご要望により、正方形あるいは、長方形に出来ます。ポラライザの標準有効径は、直径25mmとなります。下記表に記載されていないサイズも製造可能です。お問い合わせください。


標準仕様及び型番 POL-<材質*>-CA<有効径mm>−OD<外径mm>−T<外径厚みmm>

型番 材質 有効径mm 外径mm 外径厚みmm
POL-HDPE-CA25-OD34.9-T7.9 ポリエチレン 25 34.9 7.9
POL-HDPE-CA25-OD42-T8 ポリエチレン 25 42 8
POL-HDPE-CA38-OD47-T8 ポリエチレン 38 478
POL-HDPE-CA50-OD63-T8 ポリエチレン 50 63 8
POL-PP-CA25-OD40-T8 ポリプロピレン 25 40 8
POL-PP-CA38-OD60-T10 ポリプロピレン 38 60 10
POL-CQ-CA25-OD44-T8 水晶 25 44 8
*HDPE…高硬度ポリエチレン
PP…ポリプロピレン
CQ…水晶+金
