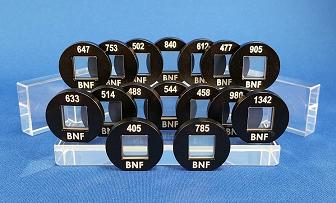

ブラッググレートノッチフィルタ(BNF) BragGrate-Notch Filter(BNF)
超低波数ラマン分光用狭線幅ノッチフィルタ　 Narrow-Line Notch Filter for Ultra-Low-Frequency Raman Spectroscopy ■　特長 ・　減衰量：＞99.99％（OD4+） ・　超狭レーリ光遮断帯域：~5cm-1 ・　ラマンストークス光、反ストークス光測定可能 ・　低波面歪曲 ・　耐高出力 ・　優れた対環境特性 　　（温度＜400℃、湿度による影響なし） ・　偏光無依存 ・　ビーム入射角度により、波長を精度よく 　　調整 ■　アプリケーション ブラッググレートノッチフィルタ(BNF)は、レーリラインの中心から、~5cm-1の測定を可能にする ハイエンドのラマン分光器のツールとして最適です。 ブラッググレートノッチフィルタ（BNF）を使用しました低波数ラマン分光の測定結果に関する資料を、こちらからご覧頂けます。 日本語への翻訳は、こちらです。 ■　仕様 -項目 単位 仕様 減衰量 % 最大 >99.99 (OD4+) スペクトルバンド幅(FWHM) nm ~5cm-1 (<10cm-1) 動作波長範囲 nm 400-2500 厚さ mm 2-4 サイズ mm2 ≦25×25 角度選択性 mrad 2-10mrad 入射／回折角度 deg 0-45 透過率 % ≦95 透過リップル % 1% at ±0.5nm from laser line(@633nm)

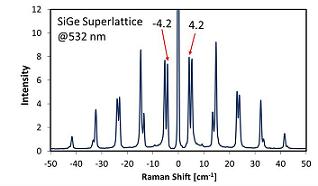

■ 　標準パラメータ -項目 単位 仕様 中心波長 nm 488, 514.5, 532, 633, 785, 1064 * スペクトルバンド幅(FWHM) nm 5-8cm-1 減衰量 % >99.9%(OD3), >99.99%(OD4) ** 面方向サイズ mm2 11×11 or 12.5×12.5 （有効域 85%） 厚さ mm ~2.5mm *　カスタム波長：405nm, 442nm, 458nm, 473nm, 477nm, 491nm, 502nm, 544nm, 552nm, 561nm, 568nm, 588nm, 　　　　　　　　　594nm,612nm, 647nm, 660nm, 753nm, 840nm, 905nm, 976nm, 980nm, 1342nm, 1352nm, 1550nm 　　上記の波長以外でも、405nmから2μmまでの範囲であれば、作製可能です。 ** 99.99%(OD4)対応波長は、488nm, 514.5nm, 532nm, 633nmとなります。 　　　　　　 　　　　　　OD3の488nmBNFの透過スペクトル 　 　　　　　　 　　　　LabRAM HR Evolutionとブラッググレードノッチフィルタ 　　　　による532nmSiGe超格子の超低波数ラマンスペクトル 　　　　（HORIBA Jobin Yvon社の厚意による） ※　メーカーＨＰは、こちらをクリック下さい。メーカーＨＰ（トップページ）は、こちらをクリック下さい。
