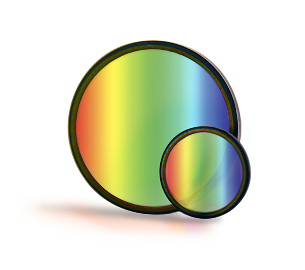

透過型体積位相ホログラフィックグレーティング


Wasatch Photonics Trasmitting VPHG

■ 特 長

ガラスでシーリングされた重クロム酸ゼラチン(DiChromated Gelatin, DCG)内に、2光束干渉法により作製されたボリュームフェイズホログラフィックグレーティング(VPHGs)です。
他の感光性材料と異なり、DCGは低PDL、高効率、広帯域を同時に実現させることが可能です。

多くのグレーティングが反射型であるのに対し、Wasatch Photonics社のVPHGは透過型です。
表面レリーフ構造のグレーティングは、メカニカルにコピーを作製するので、コピー数を増やすにつれて、マスターもコピーも品質が劣化します。それに対し、Wasatch Photonics社のVPHGは光学的に複製されますので、マスターおよびコピーに劣化は生じません。

可視から近赤外域で、非常に迷光が少なく、低吸収です。
ガラスでシーリングされておりますので、取扱いが容易で、傷にも強く、長持ちです。洗浄も容易です。フレネル反射を抑え、透過率を上げるために、通常、ガラス表面にARコーティングがされております。





Wasatch Photonics社製品についてのQ&Aは、下記を参照下さい。

http://wasatchphotonics.com/faq/
日本語ページは、こちらです。随時更新致します。


■ Wasatch Photonics社メーカ在庫品


グレーティング
サイズ
品番
メーカ仕様書
600 l/mm @ 840nm 35mm x 45mm WP-600/840-35x45 View Specs
960 l/mm @ 840nm 35mm x 45mm WP-960/840-35x45 View Specs
1200 l/mm @ 840nm 25.4mm Round WP-1200/840-25.4 View Specs
1200 l/mm @ 840nm 50.8mm Round WP-1200/840-50.8 View Specs
1200 l/mm @ 840nm 35mm x 45mm WP-1200/840-35x45 View Specs
1500 l/mm @ 840nm 35mm x 45mm WP-1500/840-35x45 View Specs
HD1800 l/mm @ 840nm 25.4mm Round WP-HD1800/840-25.4 View Specs
HD1800 l/mm @ 840nm 50.8mm Round WP-HD1800/840-50.8 View Specs
HD1450 l/mm @ 1050nm 35mm x 45mm WP-1450/1050-35x45 View Specs
1200 l/mm @ 1185nm 30mm Round WP-1200/1185-30 View Specs
1250 l/mm @ 1030nm 30mm x 90mm WP-1250/1030-30x90 View Specs
150 l/mm @ 1700nm 30mm Round WP-150/1700-30 View Specs
1600 l/mm @ 615nm 35mm x 45mm WP-1600/615-35x45 View Specs
1700 l/mm @ 1030nm 30mm x 90mm WP-1700/1030-30x90 View Specs
225 l/mm @ 2000nm 30mm Round WP-225/2000-30 View Specs
250 l/mm @ 1250nm 30mm Round WP-250/1250-30 View Specs
360 l/mm @ 550nm 30mm Round WP-360/550-30 View Specs
800 l/mm @ 1030nm 30mm x 45mm WP-800/1030-30x45 View Specs
900 l/mm @ 1300nm 35mm x 45mm WP-900/1300-35x45 View Specs
960 l/mm @ 900nm 30mm Round WP-960/900-30 View Specs
HD1167 l/mm @ 1212nm 35mm x 45mm WP-HD1167/1212-35x45 View Specs
1800 l/mm @ 532nm 25.4mm Round WP-1800/532-25.4 View Specs
1800 l/mm @ 532nm 50.8mm Round WP-1800/532-50.8 View Specs
450 l/mm @ 580nm 25.4mm Round WP-450/580-25.4 View Specs
450 l/mm @ 580nm 50.8mm Round WP-450/580-50.8 View Specs
600 l/mm @ 1550nm 25.4mm Round WP-600/1550-25.4 View Specs
600 l/mm @ 1550nm 50.8mm Round WP-600/1550-50.8 View Specs
600 l/mm @ 600nm 25.4mm Round WP-600/600-25.4 View Specs
600 l/mm @ 600nm 50.8mm Round WP-600/600-50.8 View Specs
600 l/mm @ 900nm 25.4mm Round WP-600/900-25.4 View Specs
600 l/mm @ 900nm 50.8mm Round WP-600/900-50.8 View Specs
900 l/mm @ 930nm 25.4mm Round WP-900/930-25.4 View Specs
900 l/mm @ 930nm 50.8mm Round WP-900/930-50.8 View Specs
HD1145 l/mm @ 1310nm 25.4mm Round WP-HD1145/1310-25.4 View Specs
HD1145 l/mm @ 1310nm 50.8mm Round WP-HD1145/1310-50.8 View Specs
HD1624 l/mm @ 871nm 25.4mm Round WP-HD1624/871-25.4 View Specs
HD1624 l/mm @ 871nm 50.8mm Round WP-HD1624/871-50.8 View Specs

カスタム仕様をご希望の場合は、下記の仕様および個数をご指定下さい。アプリケーションもご連絡下さい。

 溝本数 − 波長範囲/中心波長 − 入射角 − 回折角 − サイズ − 基板材質

※ Wasatch Photonics社メーカーHPは、http://wasatchphotonics.com/をクリック下さい。
