nanoplus社（独）
nanoplus Nanosystems and Technologies GmbH

DFBインターバンドカスケードレーザ (シングルモード)
波長3000〜6000nm　　　

DFB-300600

CH4、HCl、CH2O、HBｒ、CO、CO2、NO、H2O等のガスには、
3000〜6000nmに吸収帯がありより感度が高く検知できます。

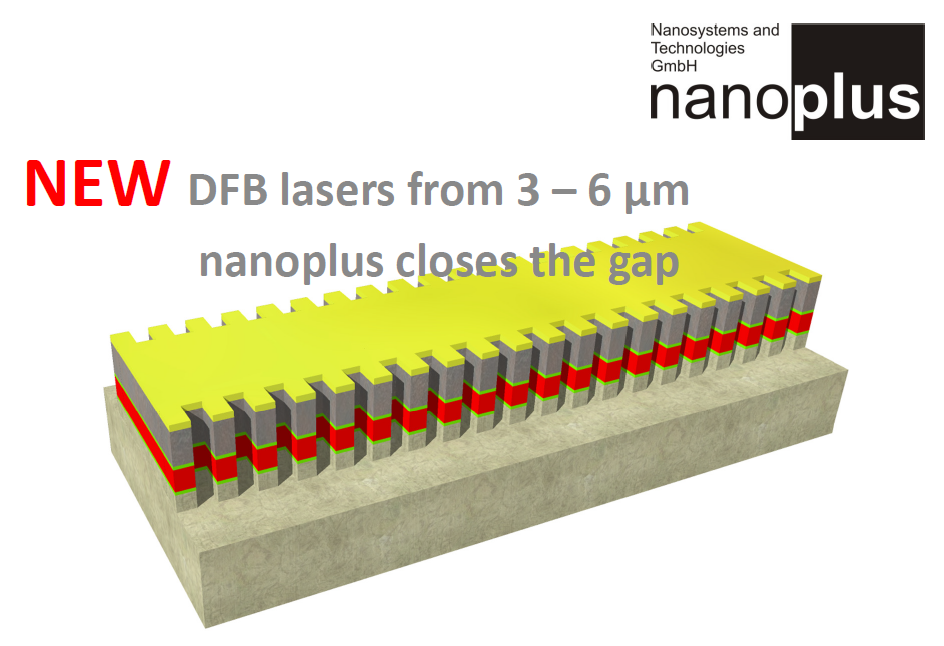

Nanoplusは、DFBインターバンドQCLの技術を用いて、
3000〜6000nm　シングルモードレーザの製品化に成功しました。

特徴
・ 　シングルモード
・ 　狭線幅
・ 　サイドモードサプレッション比 （ＳＭＳＲ）：＞32dB
・　 CW出力
・ 　室温動作
・　 ガス検知に最適
・ 　QCLレーザと比較し、省電力

用途
・　ガスモニタリング
・　ポリューションコントロール
・　プロセスコントロール
・　分光
　　　　　　　　

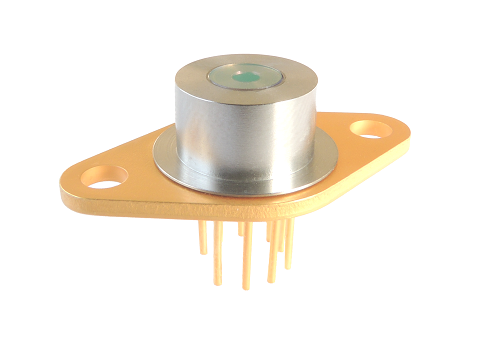

パッケージ：TO66
詳細はこちらをご覧ください。



製品の一例　

波長3640nm　CH2O検知用インターバンドカンタムカスケードレーザ

特性　（動作温度＝10℃） シンボル 単位 Min. Typ. Max.
ピーク波長 λ nm 3638 3640 3642
閾値電流 lth ｍA 50 70 90
スロープ効率 e mW/mA 0.02 0.06 0.1
波長温度係数 CT nm/K 0.3 0.4 0.5
波長電流係数 CI nm/mA 0.08 0.1 0.12
発散角（遅軸・FWHM) t degrees 25 35 45
発散角（速軸・FWHM） t degrees 45 55 65
発光エリア W x H um x um 6 x 2.5 9 x 3 12 x 35
保管温度範囲 Ts ℃ -40 +20 +80
動作温度（ケース温度）範囲 Tc ℃ -10 +20 -40

　＊メーカー仕様書はこちら
