遠赤外光用　多結晶（PIR）ファイバのアッセンブリ
〜　FlexiRayTM　〜


■　特長
　・　波長4〜18umにおいて、高透過率
　・　温度範囲　4K〜420K
　・　高フレキシビリティ
　・　無毒性
　・　最大で50WのCO2レーザ光伝送に最適
　・　波長10.6umにおいて、低損失（0.1〜0.5dB/m）
　・　コア径300um〜1000umをラインナップ
　・　経年劣化が殆どなし


■　主な仕様
　・　透過帯域：
　・　コア/クラッド組成：
　・　シース材材質：
　・　コア屈折率：
　・　N. A.：
　・　使用温度範囲：		 3〜18um
AgCl0.25Br0.75 / AgCl0.50Br0.50
PEEK
2.15
0.28±0.03
-270〜140℃


■　標準品のコア/クラッド径
品　番 コア径 クラッド径
　PIR-240 240um 300um
　PIR-400 400um 500um
　PIR-630 630um 700um
　PIR-900 900um 1000um
■　用途
　・　気体や液体用の分光プローブ
　・　放射分析
　・　IRイメージングシステム
　・　CO&CO2レーザ光のハイパワー伝送

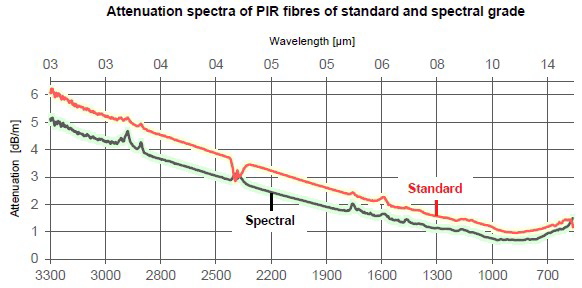

■　減衰データ

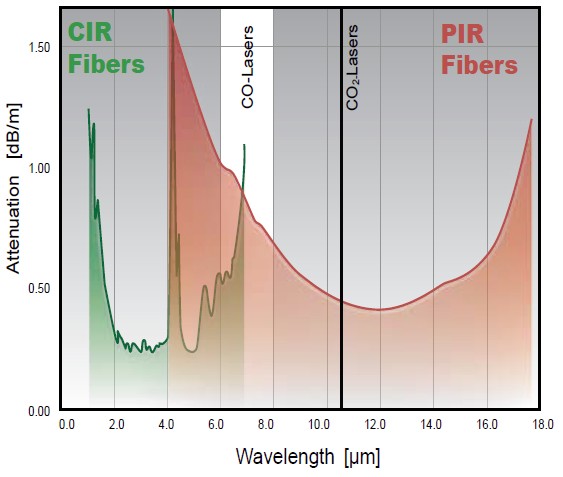

CIRファイバ・PIRファイバの比較はこちらです。

メーカの仕様書はこちらです。
