CIRファイバPIRファイバ比較

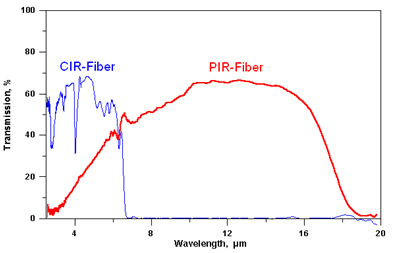

 赤色曲線が1.5m長のPIR-900/1000ファイバの透過スペクトル
 青色曲線が1,5m長のCIR-750/850ファイバの透過スペクトル
 ファイバ端面及び蒸気吸収体のフレネル反射と結合損失を含む

No. パラメータ CIRファイバの標準値 PIRファイバの標準値
1 透過範囲 1,5 ~ 6,0μm又は1600 ~ 6500cm-1 3 ~ 18 μm又は50 - 3300cm-1
2 コア/クラッド材質 カルコゲナイド As-S ガラス AgCl:AgBr
固溶体結晶
3 仕様特性 有害、折れ易い、非吸湿性 無害、非吸湿性、塑性変形による
柔軟性あり、 紫外線に弱い
4 コア屈折率 2.4 2.2
5 NA 0.28 0.25
6 光学的損失 Min. 0.2 dB/m@2~4μm Min. 0.2-0.3 dB/m@10~12μm
7 最小曲げ半径 100 x ファイバ径
8 動作温度 (°C) -200<T<100 -270<T<150
9 最大伝送電力(W) 1 50 (CW)

CIRファイバの詳細はこちらです。
PIRファイバの詳細はこちらです。
